Dầm móng là cấu kiện chịu lực quan trọng nhất trong hệ móng nhà 2 tầng, vì đây là phần liên kết các đài móng lại với nhau và phân bố tải trọng từ cột, tường xuống nền đất. Bố trí thép sai vị trí hoặc sai khoảng cách có thể dẫn đến nứt dầm, lún không đều giữa các trụ móng, ảnh hưởng đến toàn bộ kết cấu phía trên trong nhiều năm sau khi hoàn thiện. Bài viết này trình bày nguyên tắc bố trí thép dầm móng nhà 2 tầng theo đúng tiêu chuẩn kỹ thuật, không phải hướng dẫn chung chung.

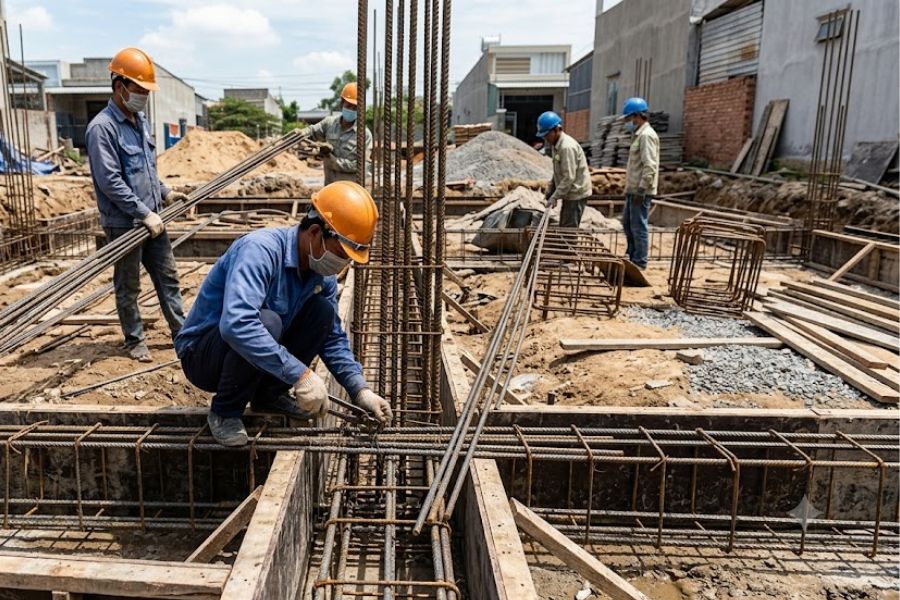

Dầm móng là gì?

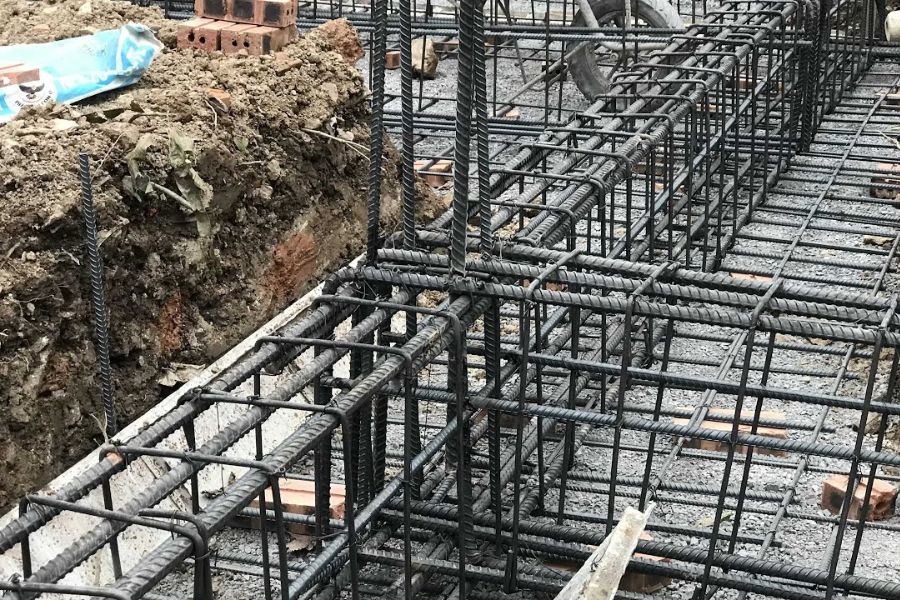

Dầm móng, còn được gọi là giằng móng, là cấu kiện bê tông cốt thép liên kết các chân móng lại với nhau, tạo thành một hệ thống thống nhất giúp công trình vững chắc và hạn chế sụt lún. Trong móng băng, dầm móng thường gắn liền với móng và có thể kết hợp cùng đà kiềng; dầm móng có kết cấu chạy theo phương ngang của ngôi nhà, và tùy vị trí cột mà dầm được đặt giữa, trong hoặc mặt ngoài của cột.
Trong hệ kết cấu nhà 2 tầng, dầm móng đảm nhiệm năm vai trò chính: phân bố đều tải trọng của công trình xuống nền móng, chống nứt hoặc chống rạn nứt ở khu vực móng, hạn chế biến dạng của sàn nhà trong quá trình sử dụng, cố định các điểm nút tại chân cột để cột không bị xoay hay xô lệch, và liên kết toàn bộ hệ móng thành một khối thống nhất chặt chẽ.
Có hai loại dầm móng phổ biến cho nhà 2 tầng. Dầm móng băng thường dùng cho nền đất có sức chịu tải trung bình đến tốt, chạy dọc theo trục tường hoặc trục cột. Dầm móng bè phù hợp hơn với nền đất yếu, có cấu tạo nhiều lớp gồm bê tông lót, bản móng và dầm móng, giúp phân tán tải trọng trên diện tích rộng hơn thay vì tập trung tại từng điểm cột riêng lẻ. Việc chọn loại dầm móng nào phụ thuộc vào kết quả khảo sát địa chất và tải trọng thực tế của công trình, không nên áp dụng một loại cố định cho mọi nền đất.
Cấu tạo của dầm móng nhà 2 tầng
Về tiết diện, dầm móng nhà tiền chế 2 tầng thường có hình chữ nhật hoặc hình chữ T ngược, với chiều cao dầm thường lớn hơn chiều cao dầm sàn để đảm bảo độ cứng chống lún và chống nứt cho toàn bộ hệ móng. Kích thước cụ thể của tiết diện phụ thuộc vào tải trọng công trình, khẩu độ giữa các cột, và điều kiện địa chất, nên không có một kích thước cố định áp dụng chung cho mọi công trình nhà 2 tầng.
Cốt thép gia cố cho dầm móng gồm hai thành phần chính: thép dọc chịu lực chạy suốt chiều dài dầm, và thép đai bố trí theo phương ngang để liên kết các thanh thép dọc lại với nhau. Với dầm móng nhà 2 tầng thông thường, số lượng thép dọc phổ biến là 4 đến 6 thanh, đường kính từ 20 đến 22mm, tùy theo tải trọng và khẩu độ thực tế của công trình.
Nguyên tắc bố trí thép dầm móng theo phương dọc
Bố trí thép theo phương dọc quyết định khả năng chịu momen uốn của dầm, cần tuân thủ đúng thứ tự vị trí và số lượng thép theo tính toán kết cấu.
Vị trí thép chịu lực theo vùng momen
Nguyên tắc cơ bản là cốt thép chịu lực kéo được bố trí ở phía dưới tại vùng momen dương, tức khu vực giữa nhịp dầm, và bố trí ở phía trên tại vùng momen âm, tức khu vực gần cột hoặc đài móng. Tại những vị trí đã tính toán, nên ưu tiên đặt cốt thép ở nơi có diện tích momen lớn nhất để tận dụng tối đa khả năng chịu lực của thép.
Đường kính và số lượng thép dọc
Đường kính thép dọc dùng cho dầm móng nhà 2 tầng thường dao động từ 12 đến 25mm tùy theo khẩu độ và tải trọng, riêng dầm chính chịu lực lớn có thể dùng thép đường kính đến 32mm. Đường kính thép dọc không nên lớn hơn 1/10 bề rộng của dầm, để đảm bảo tỷ lệ cốt thép trên tiết diện bê tông vẫn nằm trong giới hạn an toàn theo tiêu chuẩn thiết kế. Không nên sử dụng quá ba loại đường kính thép khác nhau trong cùng một dầm móng, và nếu có chênh lệch đường kính giữa các thanh, mức chênh khoảng 2mm là hợp lý để dễ kiểm soát khi thi công.
Tối ưu thép bằng cách uốn hoặc cắt bớt tại vùng ít chịu lực
Để tối ưu chi phí vật tư, có thể uốn hoặc cắt bớt một số thanh thép tại những vùng không chịu momen lớn, thay vì giữ nguyên toàn bộ số lượng thép dọc suốt chiều dài dầm. Khi thực hiện, cần đảm bảo số lượng cốt thép còn lại vẫn đủ khả năng chịu momen uốn tại các vị trí thẳng góc hoặc có độ nghiêng, và phần cốt thép chịu lực phải được neo chắc chắn tại đầu mỗi thanh sau khi cắt hoặc uốn.
Bố trí thép độc lập và thép liên tục
Có hai phương pháp bố trí thép dọc trong dầm móng. Bố trí thép độc lập là cách sắp xếp cốt thép tại từng vị trí gối hoặc nhịp bằng các thanh thẳng riêng lẻ, có ưu điểm linh hoạt và thi công thuận tiện nhưng chưa tối ưu về chi phí xây dựng; các thanh thép độc lập có thể uốn tại đầu mút để tạo thành cốt thép xiên, với chiều dài đoạn neo tối thiểu bằng 5 lần đường kính thanh thép. Bố trí thép liên tục chạy suốt chiều dài dầm qua nhiều nhịp, tối ưu chi phí vật tư hơn nhưng đòi hỏi tính toán chính xác về vị trí cắt và neo nối. Số lượng cốt thép ở mỗi hàng tại nhịp biên, trên gối, và nhịp giữa có thể khác nhau tùy theo kết quả tính toán khả năng chịu lực của từng đoạn dầm.
Bố trí thép tại vị trí dầm giao nhau

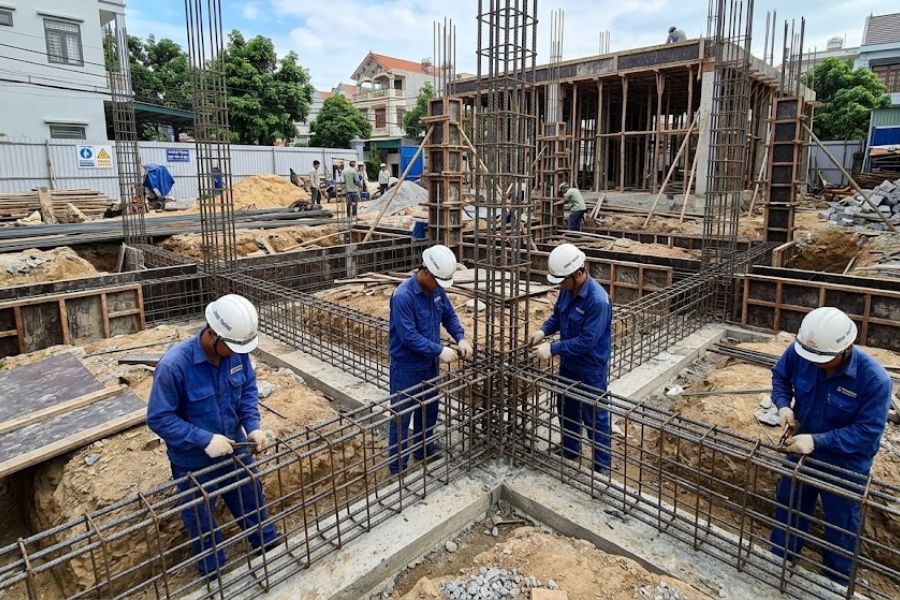

Tại vị trí dầm giao nhau, nguyên tắc chung là uốn các thanh thép chịu lực momen dương ở giữa nhịp lên phía trên để tạo thành cốt thép chịu lực momen âm. Khi uốn các thanh thép xiên này, cần đảm bảo cân xứng tại các mặt phẳng đứng, tạo đúng thành phần cốt thép chịu momen âm, và không được uốn chéo cốt thép. Tại điểm giao nhau vuông góc giữa dầm chính và dầm sàn, cốt thép dễ bị vướng vào nhau, đặc biệt các thanh thép ở phía trên, nên nguyên tắc là cốt thép dầm chính phải nằm phía dưới cốt thép dọc của dầm sàn.
Nguyên tắc bố trí thép dầm móng theo phương ngang
Bố trí thép theo phương ngang quyết định khả năng chịu lực cắt và duy trì hình dạng tiết diện của dầm, gồm ba yếu tố cần kiểm soát chặt chẽ: khoảng hở giữa các thanh thép, thép đai, và chiều dài neo nối.
Khoảng hở giữa các thanh thép
Khoảng hở cốt thép, hay khoảng cách thông thủy giữa hai thanh thép, không được nhỏ hơn trị số quy định và không được lớn hơn đường kính cốt thép. Với cốt thép nằm ở lớp dưới, khoảng cách tối thiểu là 25mm; với lớp trên, khoảng cách tối thiểu là 30mm. Nếu dầm rộng hơn 100mm, khoảng cách giữa hai thanh thép ở lớp dưới còn phải lớn hơn đường kính thanh thép. Khi cốt thép được sắp xếp thành nhiều hàng, khoảng cách các hàng từ hàng thứ hai trở lên phải lớn hơn 50mm, và tuyệt đối không đặt cốt thép ở hàng trên vào đúng khe hở của hàng phía dưới, vì cách bố trí này làm giảm hiệu quả chịu lực và gây khó khăn khi đầm bê tông. Nếu thi công bằng đầm dùi, khoảng hở giữa các lớp thép phía trên phải đủ rộng để đầm dùi đưa lọt qua.
Bố trí thép đai
Thép đai đóng vai trò liên kết các thanh thép dọc lại với nhau và chịu lực cắt cho dầm móng. Với nhà dân dụng 2 tầng, thép đai thường dùng đường kính D6 đến D8, khoảng cách bố trí phổ biến từ 100 đến 200mm tùy theo tính toán kết cấu cụ thể. Khoảng cách bố trí thép đai không nên đồng đều trên toàn bộ chiều dài dầm, mà cần dày hơn tại khu vực gần cột hoặc đài móng, nơi lực cắt tập trung lớn nhất, và có thể thưa hơn tại khu vực giữa nhịp nơi lực cắt giảm dần. Nếu bố trí thép đai quá thưa tại vị trí giao với cột, dầm dễ xuất hiện vết nứt xiên và giảm khả năng chống cắt tại đúng khu vực chịu lực lớn nhất.
Chiều dài neo nối thép
Chiều dài neo nối cốt thép là yếu tố dễ bị bỏ qua nhưng ảnh hưởng trực tiếp đến khả năng chịu lực thực tế của dầm. Tại vị trí giao với cột hoặc điểm chịu lực lớn, chiều dài neo thép thông thường phải đạt từ 30 đến 40 lần đường kính thanh thép để đảm bảo lực được truyền đầy đủ giữa các đoạn thép nối. Với cốt thép độc lập bố trí theo khả năng chịu lực cắt, chiều dài đoạn neo tối thiểu bằng 5 lần đường kính thanh thép. Khi nối chồng thép dọc, các mối nối cần được bố trí so le giữa các thanh thay vì nối tại cùng một vị trí trên tiết diện dầm, nhằm tránh tập trung ứng suất và giảm nguy cơ nứt tại điểm nối.
Lớp bê tông bảo vệ cốt thép dầm móng
Lớp bê tông bảo vệ cốt thép cần tuân thủ quy tắc cụ thể: độ dày lớp bảo vệ phải tương đương hoặc lớn hơn đường kính của thanh thép, đồng thời đáp ứng yêu cầu tối thiểu theo tiêu chuẩn thiết kế kết cấu. Lớp bảo vệ quá mỏng khiến thép dễ bị ăn mòn theo thời gian, đặc biệt ở khu vực có độ ẩm cao hoặc gần nguồn nước ngầm, trong khi lớp bảo vệ quá dày lại làm giảm hiệu quả chịu lực của tiết diện dầm. Trong quá trình lắp đặt cốt thép, nên dùng con kê đúng khoảng cách để cố định vị trí thép, tránh tình trạng thép bị lệch chạm vào cốp pha làm mất lớp bảo vệ tại điểm đó.
Sai lầm thường gặp khi bố trí thép dầm móng
Một số lỗi phổ biến khi bố trí thép dầm móng nhà 2 tầng có thể làm giảm đáng kể khả năng chịu lực của công trình nếu không được phát hiện kịp thời:
- Đặt sai vị trí thép chịu lực chính, ví dụ đặt thép lớp dưới tại vùng momen âm thay vì momen dương, khiến dầm không phát huy được khả năng chịu lực đúng thiết kế
- Giữ khoảng cách thép đai cố định trên toàn bộ chiều dài dầm thay vì bố trí dày hơn tại khu vực gần cột, làm tăng nguy cơ nứt cắt tại các điểm chịu lực lớn
- Chiều dài neo nối không đạt tiêu chuẩn 30-40 lần đường kính thanh thép, khiến lực không được truyền đầy đủ qua mối nối
- Chọn đường kính thép dọc lớn hơn 1/10 bề rộng dầm, làm mất cân đối tỷ lệ giữa thép và bê tông trên tiết diện
- Lớp bê tông bảo vệ cốt thép không đủ dày, khiến thép dễ bị ăn mòn theo thời gian
- Tự ý giảm số lượng thép dọc so với bản vẽ thiết kế để tiết kiệm chi phí, dẫn đến dầm không đủ khả năng chịu lực như tính toán ban đầu
- Đặt cốt thép ở hàng trên vào đúng khe hở của hàng dưới khi bố trí nhiều lớp, làm giảm hiệu quả chịu lực và gây khó khăn khi đầm bê tông
- Đặt thép sai vị trí hoặc để thép bị lệch chạm vào cốp pha trong quá trình đổ bê tông
Ngoài các lỗi kỹ thuật khi thiết kế và lắp đặt, gia chủ cũng nên yêu cầu đơn vị thi công cung cấp hồ sơ thiết kế kết cấu chi tiết, không tự ý thay đổi chủng loại, đường kính hoặc số lượng thép so với thiết kế đã tính toán, và giám sát chặt chẽ việc lắp dựng cốt thép trước khi đổ bê tông để tránh phải sửa chữa tốn kém về sau.
Bố trí thép dầm móng đúng nguyên tắc ngay từ đầu giúp công trình tránh được các rủi ro nứt, lún không đều về sau, đồng thời tiết kiệm chi phí sửa chữa so với việc phải khắc phục sau khi đã đổ bê tông. Ba nguyên tắc quan trọng nhất cần ghi nhớ là đặt đúng vị trí thép chịu lực theo vùng momen, đảm bảo khoảng hở, khoảng cách thép đai và chiều dài neo nối đúng tiêu chuẩn, và luôn kiểm tra kỹ toàn bộ hệ thống cốt thép trước khi đổ bê tông.
