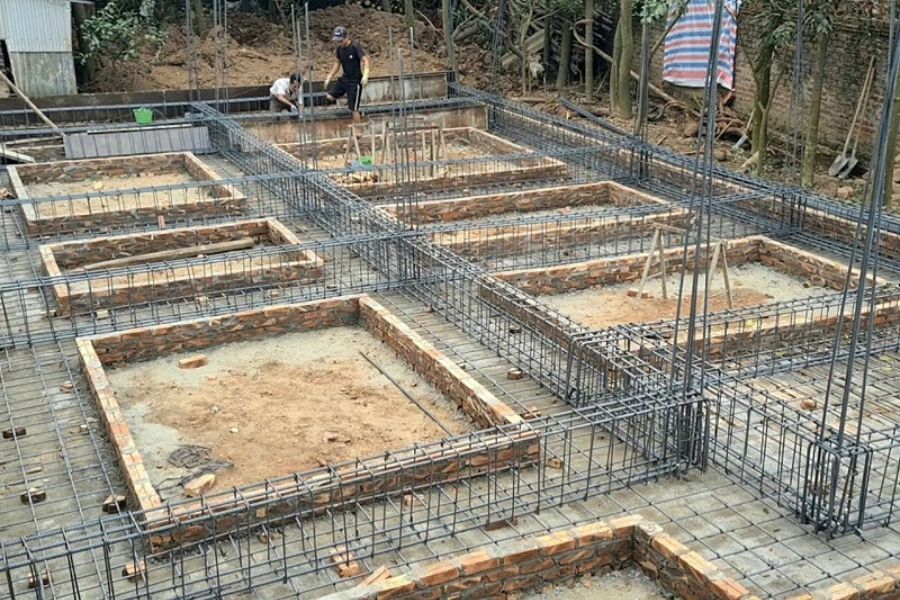

Cụm từ “kết cấu thép dầm móng nhà cấp 4” dễ khiến người đọc hiểu nhầm đây là dầm thép hình chữ I hoặc chữ H, giống loại vẫn dùng làm khung chịu lực trong nhà thép tiền chế. Trên thực tế, dầm móng của nhà cấp 4 là cấu kiện bê tông cốt thép. “Thép” ở đây là cốt thép, tức những thanh thép tròn đặt bên trong khối bê tông để tăng khả năng chịu kéo cho dầm, hoàn toàn khác với kết cấu thép định hình dùng cho phần khung thân nhà. Bài viết này giải thích đúng bản chất kỹ thuật của dầm móng nhà cấp 4 trước khi đi vào chi tiết vai trò, kích thước và cách thi công.

Dầm móng nhà cấp 4 là gì? Vai trò trong kết cấu

Dầm móng còn được gọi là giằng móng, là cấu kiện bê tông cốt thép nằm ở cao độ móng, có nhiệm vụ liên kết các đài móng hoặc móng đơn lại với nhau thành một hệ thống thống nhất. Nhờ vậy, tải trọng từ cột và tường phía trên được phân bố đều xuống toàn bộ hệ móng, thay vì dồn tập trung vào từng điểm riêng lẻ.

Trong kết cấu nhà tiền chế cấp 4, dầm móng đảm nhiệm ba vai trò chính. Thứ nhất, dầm móng phân bố tải trọng từ cột và tường xuống nền đất một cách đồng đều, giúp công trình ổn định hơn. Thứ hai, dầm móng hạn chế hiện tượng lún không đều giữa các điểm móng, một trong những nguyên nhân phổ biến gây nứt tường và nghiêng công trình theo thời gian. Thứ ba, dầm móng tăng độ cứng tổng thể cho toàn bộ hệ móng, đặc biệt quan trọng với nền đất yếu hoặc đất mới san lấp.

Cần nhắc lại một lần nữa để tránh nhầm lẫn, dầm móng nhà cấp 4 không phải là dầm thép hình I hay hình H như trong kết cấu nhà thép tiền chế. Kết cấu thép định hình dùng cho phần khung chịu lực phía trên mặt đất, còn dầm móng luôn là bê tông cốt thép chôn ở cao độ móng, dù cách gọi tên có gây hiểu lầm đến đâu.

Kích thước dầm móng nhà cấp 4 phổ biến

Kích thước dầm móng thực tế phải dựa trên tính toán kết cấu cụ thể của từng công trình, nhưng có một số con số tiêu chuẩn được áp dụng phổ biến cho nhà cấp 4 mà bạn có thể tham khảo.

Với móng băng, kích thước bản móng phổ biến là 900 đến 1200mm nhân 350mm, trong khi dầm móng thường có tiết diện khoảng 300mm nhân 500 đến 700mm. Lớp bê tông lót phía dưới thường dày tối thiểu 100mm để bảo vệ kết cấu bên trên và giúp phân bổ lực đều hơn.

Với móng bè, cấu tạo gồm ba lớp là lớp bê tông lót, bản móng và dầm móng. Dầm móng bè thường có kích thước tiêu chuẩn khoảng 300mm nhân 700mm, còn chiều cao tổng thể của móng bè thường vào khoảng 320mm. Cốt thép bên trong dầm móng thường dùng 6 thanh thép dọc đường kính 20 đến 22mm, kết hợp thép đai đường kính 8mm với khoảng cách khoảng 150mm giữa các đai.

Những con số trên chỉ mang tính tham khảo cho công trình nhà cấp 4 thông thường. Với nền đất yếu, tải trọng lớn hoặc khẩu độ giữa các cột rộng hơn mức thông thường, kích thước dầm móng cần được kỹ sư kết cấu tính toán lại cho phù hợp, không nên áp dụng cứng nhắc một con số cho mọi công trình.

Dầm móng đi cùng với loại móng nào trong nhà cấp 4?

Dầm móng không tồn tại độc lập mà luôn gắn liền với một trong ba loại móng phổ biến sau, mỗi loại phù hợp với điều kiện địa chất khác nhau.

• Móng đơn thường dùng cho nhà cấp 4 xây trên nền đất cứng và ổn định, ít nguy cơ sụt lún. Với loại móng này, dầm móng đóng vai trò liên kết các móng đơn đặt dưới từng cột lại với nhau, tạo thành một khung móng vững chắc thay vì để mỗi móng đơn hoạt động riêng lẻ.
• Móng băng phù hợp với nhà cấp 4 xây trên nền đất ổn định, không chịu ảnh hưởng nhiều bởi nước ngầm. Dầm móng trong trường hợp này chạy dọc theo toàn bộ chiều dài của băng móng, nằm dưới hàng cột hoặc dưới tường chịu lực, có thể thiết kế độc lập hoặc giao cắt với nhau theo dạng ô lưới tùy vào mặt bằng công trình.
• Móng bè là lựa chọn phù hợp khi nền đất yếu, có hiện tượng đọng nước hoặc không đủ ổn định để dùng móng đơn hay móng băng. Dầm móng của móng bè phối hợp cùng bản móng trải rộng trên toàn bộ diện tích công trình, giúp phân tán tải trọng đều hơn và giảm nguy cơ lún cục bộ tại từng điểm.

Việc chọn loại móng nào không nên dựa vào thói quen hay kinh nghiệm truyền miệng, mà cần dựa trên kết quả khảo sát địa chất thực tế tại vị trí xây dựng.

Cốt thép bên trong dầm móng bố trí ra sao?

Cốt thép trong dầm móng gồm hai thành phần chính, mỗi thành phần đảm nhiệm một vai trò chịu lực riêng.

• Thép dọc: Đây là các thanh thép chạy dọc theo chiều dài của dầm, có nhiệm vụ chịu lực uốn. Nguyên tắc dễ hình dung nhất là hãy tưởng tượng dầm móng bị uốn cong nhẹ dưới tải trọng. Ở giữa nhịp, dầm có xu hướng võng xuống nên thép dọc được đặt ở phía dưới để chịu lực kéo tại đó. Ở vị trí gần cột hoặc đài móng, dầm có xu hướng cong ngược lại nên thép dọc được đặt ở phía trên. Đặt thép sai vị trí, ví dụ đặt hết ở phía dưới cho toàn bộ chiều dài dầm, sẽ khiến dầm không phát huy được khả năng chịu lực đúng như tính toán.
• Thép đai: Đây là các vòng thép nhỏ hơn, quấn vuông góc quanh các thanh thép dọc theo từng khoảng cách nhất định. Vai trò của thép đai là giữ cho các thanh thép dọc không bị xô lệch, đồng thời chịu lực cắt cho dầm. Lực cắt tập trung nhiều nhất ở khu vực gần cột, nên tại đó thép đai cần được bố trí dày hơn. Càng ra xa về giữa nhịp, lực cắt giảm dần nên thép đai có thể thưa hơn.

Một điểm cần lưu ý thêm là chiều dài neo nối giữa các đoạn thép. Khi hai thanh thép được nối chồng lên nhau, đoạn nối phải đủ dài theo tiêu chuẩn để lực từ thanh này truyền được trọn vẹn sang thanh kia. Nối quá ngắn sẽ khiến mối nối bị trượt hoặc nứt ngay tại điểm nối khi dầm chịu tải.

Đây chỉ là tóm tắt nguyên tắc chung, giúp bạn hình dung cách cốt thép hoạt động bên trong dầm móng. Nếu cần tìm hiểu sâu hơn về cách bố trí cụ thể, kích thước khoảng cách thép đai theo từng khu vực, hoặc các sai lầm thường gặp khi thi công, có thể tham khảo thêm bài viết chuyên sâu về bố trí thép dầm móng nhà 2 tầng.

Lưu ý khi thi công dầm móng nhà cấp 4

Để dầm móng phát huy đúng vai trò chịu lực và tránh phát sinh sự cố về sau, cần lưu ý một số điểm sau trong quá trình thi công.

• Khảo sát địa chất kỹ lưỡng trước khi chọn loại móng là bước đầu tiên và quan trọng nhất. Việc áp dụng sai loại móng cho nền đất không phù hợp là nguyên nhân phổ biến dẫn đến lún, nứt công trình sau một thời gian sử dụng.
• Không nên tự ý giảm kích thước dầm móng hoặc cắt bớt số lượng thép so với thiết kế đã được tính toán, dù với mục đích tiết kiệm chi phí. Việc thay đổi này có thể làm giảm đáng kể khả năng chịu lực thực tế của dầm so với yêu cầu ban đầu.
• Lớp bê tông bảo vệ cốt thép cần đủ độ dày theo tiêu chuẩn thiết kế. Lớp bảo vệ quá mỏng khiến cốt thép dễ bị ăn mòn theo thời gian, đặc biệt ở khu vực có độ ẩm cao hoặc gần nguồn nước ngầm.
• Cuối cùng, cần giám sát chặt chẽ trong suốt quá trình đổ bê tông để tránh tình trạng cốt thép bị xê dịch khỏi vị trí thiết kế. Cốt thép lệch vị trí, dù chỉ vài centimet, cũng có thể ảnh hưởng đến khả năng chịu lực của dầm so với tính toán ban đầu.

Hiểu đúng bản chất kỹ thuật của dầm móng nhà cấp 4 là bước đầu tiên để tránh những nhầm lẫn không đáng có trong quá trình xây dựng. Ba điểm quan trọng nhất cần ghi nhớ là: dầm móng luôn là cấu kiện bê tông cốt thép chứ không phải kết cấu thép định hình, việc chọn loại móng phải dựa trên khảo sát địa chất thực tế thay vì áp dụng một cách máy móc, và quá trình thi công cần tuân thủ đúng kích thước, cách bố trí thép theo thiết kế đã được tính toán.
