Nhiều chủ xưởng chi hàng chục triệu đồng mỗi năm cho quạt hút và máy lạnh công nghiệp, nhưng nguyên nhân gốc rễ khiến xưởng vẫn nóng bí lại nằm ngay trên mái: nóc gió được thiết kế sai kích thước hoặc sai hướng. Hơi ẩm tích tụ làm ẩm mốc hàng hóa, còn hóa đơn điện thì tăng đều mỗi tháng vì phải bù đắp cho phần thông gió tự nhiên không hoạt động đúng công năng. Bài viết này giải thích rõ nóc gió nhà xưởng là gì, có mấy loại, tính kích thước theo tiêu chuẩn nào và những sai lầm phổ biến khiến hệ thống không phát huy tác dụng. Gọi 0911894123 nếu bạn cần đội kỹ sư Apex khảo sát và tư vấn miễn phí ngay khi đọc xong.

Nóc gió nhà xưởng là gì?

Nóc gió nhà xưởng là bộ phận thông gió tĩnh lắp tại vị trí cao nhất của mái, thường ở đỉnh mái hoặc tầng áp mái, có chức năng thoát khí nóng, hơi ẩm và khí thải sản xuất ra ngoài mà không cần dùng điện. Bộ phận này còn được gọi là cửa gió hoặc cửa trời, và hoạt động dựa trên nguyên lý đối lưu tự nhiên: khí nóng nhẹ hơn không khí lạnh nên bốc lên trên, gặp khe hở ở nóc gió thì thoát ra ngoài, đồng thời kéo theo khí mát từ cửa hông hoặc cửa cấp khí tràn vào bù lại. Chính nhờ cơ chế tự vận hành này mà nóc gió không tốn điện năng, khác hẳn với quạt hút hay máy lạnh công nghiệp phải chạy liên tục để đạt hiệu quả tương đương.

Trong tổng thể hệ thống thông gió của một nhà xưởng, nóc gió giữ vai trò là lớp thoát nhiệt chủ động nhất vì nằm ở điểm cao nhất của công trình, đúng nơi khí nóng tập trung nhiều nhất theo nguyên lý đối lưu vừa nêu. Nó thường được thiết kế phối hợp với cửa hông và quạt hút công nghiệp để tạo thành một hệ thống thông gió tự nhiên hoàn chỉnh, nằm trong phạm vi hạng mục thông gió của thiết kế cơ điện (MEP) cho nhà xưởng. Tuy nhiên, để đạt được hiệu quả như tính toán, nóc gió phải được cấu tạo và lắp đặt đúng cách chứ không đơn thuần là “khoét lỗ trên mái” như nhiều người vẫn nghĩ.

Lợi ích của nóc gió nhà xưởng

Ngoài công năng thoát nhiệt cơ bản, một hệ thống nóc gió được thiết kế đúng còn mang lại nhiều giá trị lâu dài mà chủ đầu tư dễ bỏ qua nếu chỉ tính bài toán chi phí lắp đặt ban đầu:

• Giảm nhiệt độ nhà xưởng mà không tốn điện: nhờ cơ chế đối lưu tự nhiên, nóc gió liên tục đẩy khí nóng ra ngoài suốt 24 giờ mà không cần vận hành, giúp giảm đáng kể chi phí điện cho quạt hút và máy lạnh công nghiệp so với việc chỉ dựa vào thiết bị cơ điện.
• Hạn chế ẩm mốc, bảo vệ hàng hóa và máy móc: khi hơi ẩm được thoát ra kịp thời thay vì tích tụ dưới mái, nguyên vật liệu, thành phẩm và các thiết bị nhạy cảm với độ ẩm sẽ giảm nguy cơ hư hỏng, đặc biệt quan trọng với ngành dệt may, thực phẩm và điện tử.
• Kéo dài tuổi thọ mái và kết cấu thép: nhiệt độ dưới mái tôn có thể lên rất cao vào ban trưa nếu không thoát khí kịp thời, gây giãn nở nhiệt liên tục khiến mái tôn và kết cấu thép xuống cấp nhanh hơn; nóc gió giúp giảm chênh lệch nhiệt độ này.
• Cải thiện môi trường làm việc cho công nhân: xưởng bớt ngột ngạt giúp giảm mệt mỏi, tăng năng suất lao động và hạn chế rủi ro sốc nhiệt, đặc biệt ở các xưởng có máy móc tỏa nhiệt lớn như xưởng cơ khí, đúc, hàn.
• Hỗ trợ thoát khói khi có sự cố cháy nổ: với thiết kế phù hợp theo QCVN 06:2022/BXD, nóc gió còn đóng vai trò là lối thoát khói tự nhiên, giúp giảm thiệt hại và tạo điều kiện thoát hiểm an toàn hơn cho công nhân trong xưởng.

Những lợi ích này chỉ đạt được đầy đủ khi nóc gió được cấu tạo đúng kỹ thuật, vì một hệ thống thiết kế sai vẫn có thể khiến các giá trị trên không phát huy tác dụng như mong đợi.

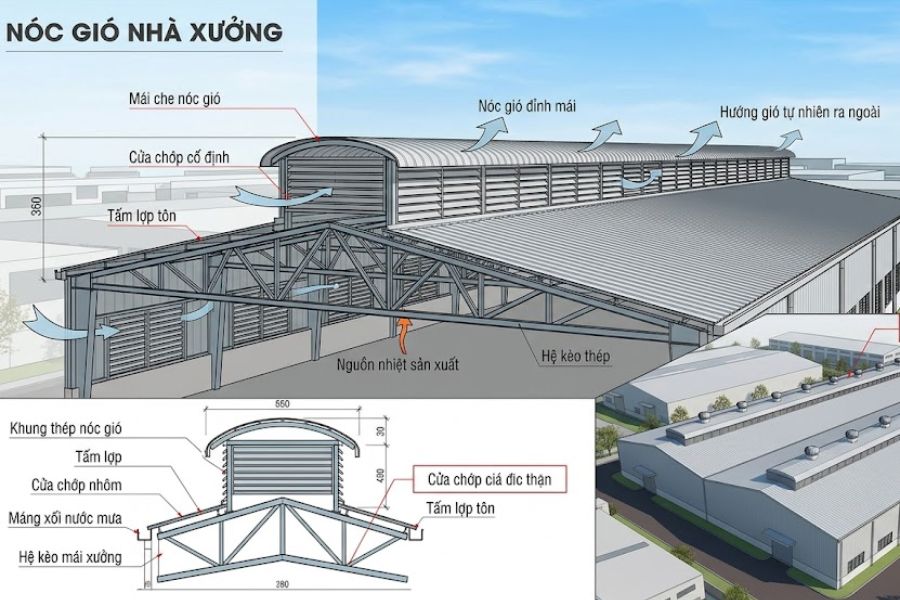

Cấu tạo nóc gió nhà xưởng

Sở dĩ nóc gió hoạt động được mà không cần điện là nhờ vào cách phối hợp giữa các cấu kiện, mỗi bộ phận đảm nhiệm một chức năng riêng nhưng cùng hướng đến hai mục tiêu: thoát khí hiệu quả và ngăn được mưa tạt, côn trùng lọt vào. Cụ thể, một nóc gió đạt chuẩn gồm các bộ phận sau:

• Khung nóc: là bộ phận chịu tải trọng chính, thường làm bằng thép hoặc nhôm, được hàn hoặc bắt vít thành khối vững chắc để chống chịu được tải trọng gió theo TCVN 2737.
• Tấm lợp mái che: làm từ tôn, thép hoặc nhôm có khả năng chống thấm và chịu thời tiết, có nhiệm vụ bảo vệ toàn bộ cấu kiện bên dưới khỏi nước mưa trong khi vẫn để khe hở cho khí thoát ra.
• Hệ thống đối trọng (ở một số thiết kế cỡ lớn): là khối kim loại nặng giúp giữ nóc gió không bị xô lệch hoặc bung ra khi gặp gió mạnh, đáng lưu ý với nhà xưởng ở khu vực thường xuyên có gió lớn hoặc mưa bão.
• Cửa thoát khí: bộ phận quyết định hiệu quả thông gió thực tế, có thể là dạng cố định luôn mở, dạng tự động điều khiển bằng motor và cảm biến nhiệt, hoặc dạng louver với các lam nghiêng giúp chắn mưa hắt mà vẫn cho khí thoát ra.
• Lưới chắn côn trùng: hạng mục bắt buộc với nhà xưởng ngành thực phẩm và dược phẩm để đảm bảo tiêu chuẩn vệ sinh, thường lắp trực tiếp tại cửa thoát khí.
• Máng thu nước và gờ chống dột: xử lý tại điểm nối giữa nóc gió và tôn mái, đây chính là vị trí dễ phát sinh thấm dột nhất nếu thi công ẩu.

Cách phối hợp các bộ phận này thay đổi tùy theo loại nóc gió được chọn, và mỗi cách phối hợp lại phù hợp với một dạng công trình khác nhau.

Phân loại nóc gió nhà xưởng phổ biến

Trên thị trường hiện có 4 loại nóc gió nhà xưởng được dùng phổ biến, mỗi loại có nguyên lý hoạt động và phạm vi phù hợp riêng. Chọn sai loại chính là nguyên nhân phổ biến khiến nhiều nhà xưởng lắp nóc gió rồi vẫn không thoát nhiệt hiệu quả như kỳ vọng.

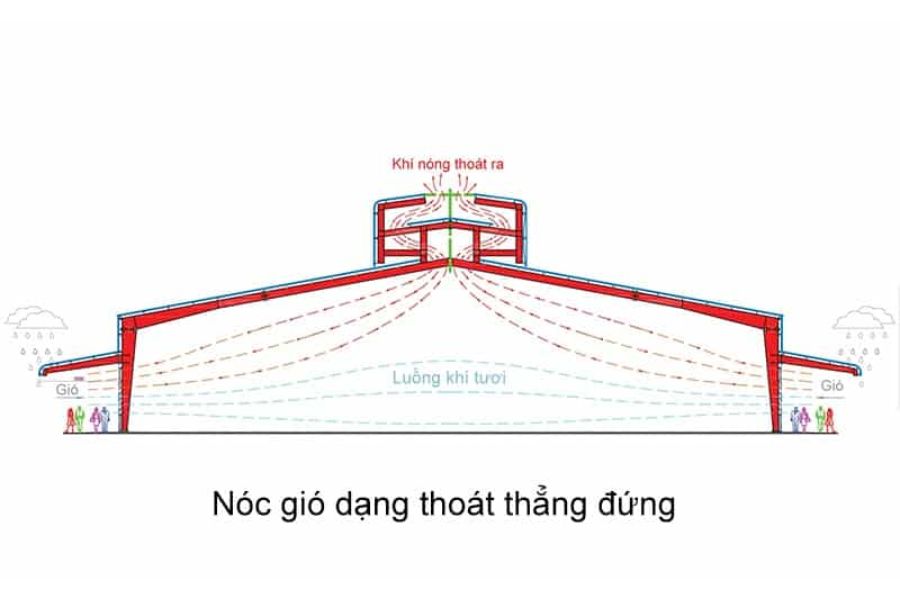

Nóc gió thẳng đứng

Nóc gió thẳng đứng hoạt động dựa trên nguyên lý đối lưu nhiệt tự nhiên, sử dụng các tấm tôn lợp đặt vuông góc 90 độ so với mặt mái để tạo ra khe hở thoát khí trực tiếp lên phía trên. Thiết kế này cung cấp tiết diện thoát gió rất lớn, cho phép luồng khí nóng, khói bụi và hơi ẩm tích tụ ở tầng áp mái được đẩy ra ngoài một cách nhanh chóng. Nhờ tốc độ lưu thông khí vượt trội, đây là lựa chọn tối ưu cho các nhà xưởng cơ khí, dệt may hoặc may mặc những nơi phát sinh lượng nhiệt lớn và nhiều bụi mịn trong quá trình vận hành.

Tuy nhiên, điểm hạn chế của loại nóc gió này là yêu cầu phần mái nhà xưởng phải có độ dốc đủ tiêu chuẩn để thoát nước mưa hiệu quả và giảm thiểu nguy cơ nước mưa hắt ngược vào bên trong khi có gió lớn.

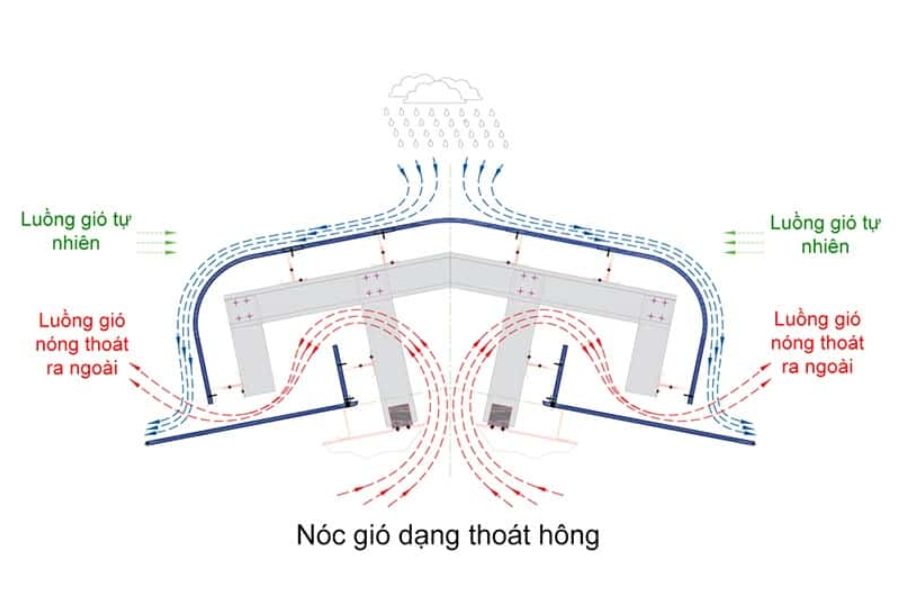

Nóc gió thông hông

Khác với dạng thẳng đứng, nóc gió thông hông (còn gọi là dạng Monitor) được thiết kế với các cửa thoát khí bố trí dạt về hai bên hông của nóc mái thay vì mở thẳng lên trời. Kiến trúc mái che nhô cao phủ phía trên giúp che chắn tối đa, mang lại khả năng chống mưa hắt và ngăn nước mưa thâm nhập vào nhà xưởng vượt trội hơn hẳn. Tuy nhiên, do luồng khí nóng phải di chuyển theo đường uốn cong ra hai bên hông nên cản lực tăng lên, khiến hiệu suất thoát nhiệt tổng thể thấp hơn so với dạng thoát thẳng đứng.

Loại nóc gió này cực kỳ phù hợp cho các nhà xưởng đặt tại khu vực có lượng mưa lớn, thời tiết khắc nghiệt, hoặc các kho bãi chứa hàng hóa nhạy cảm với độ ẩm, nơi yêu cầu chống thấm dột tuyệt đối được đặt lên hàng đầu.

Nóc gió xoay

Nóc gió xoay (quả cầu thông gió) vận hành hoàn toàn nhờ chênh lệch áp suất nhiệt độ trong – ngoài xưởng kết hợp với lực đẩy của sức gió tự nhiên ngoài trời để làm quay hệ thống cánh quạt tuabin. Ưu điểm nổi bật của giải pháp này là chi phí đầu tư ban đầu thấp, kết cấu gọn nhẹ, dễ dàng thi công lắp đặt trên nhiều dạng mái khác nhau mà không tốn chi phí điện năng vận hành. Mặc dù vậy, thiết bị phụ thuộc rất lớn vào điều kiện thời tiết thực tế; những ngày trời đứng gió, hiệu quả hút nhiệt sẽ giảm đi đáng kể.

Đồng thời, do có bộ phận chuyển động quay cơ học nên hệ thống đòi hỏi phải bảo trì, tra mỡ cho trục quay định kỳ để tránh tình trạng kẹt rít hoặc tạo ra tiếng ồn. Nóc gió xoay thích hợp nhất cho các nhà xưởng quy mô vừa và nhỏ, mái thấp và mật độ tỏa nhiệt ở mức trung bình.

Nóc gió Louver kết hợp motor

Nóc gió Louver kết hợp motor là giải pháp thông gió chủ động hiện đại nhất, sử dụng hệ thống các lam gió nghiêng có khả năng đóng/mở linh hoạt thông qua motor điều khiển. Nhờ sự kết hợp này, nhà xưởng có thể chủ động kiểm soát chính xác lưu lượng gió lưu thông, linh hoạt đóng kín cửa gió khi trời mưa lớn, giông bão hoặc mở tối đa khi nhiệt độ nội bộ tăng cao.

Dù có chi phí đầu tư và lắp đặt cao hơn hẳn so với các loại nóc gió truyền thống, hệ thống này mang lại khả năng kiểm soát môi trường vi khí hậu vô cùng chính xác. Sản phẩm là sự lựa chọn bắt buộc cho các nhà xưởng đòi hỏi tiêu chuẩn nghiêm ngặt về nhiệt độ, độ ẩm và độ sạch như xưởng sản xuất dược phẩm, linh kiện điện tử chính xác, hay kho lạnh bảo quản.

Dù chọn loại nào, kích thước và vị trí lắp đặt của nóc gió vẫn phải tuân theo các tiêu chuẩn kỹ thuật bắt buộc, không thể lắp tùy ý theo cảm quan hay kinh nghiệm truyền miệng.

Tiêu chuẩn thiết kế nóc gió nhà xưởng

Thiết kế nóc gió nhà xưởng tại Việt Nam phải căn cứ theo các tiêu chuẩn và quy chuẩn xây dựng sau:

Mỗi tiêu chuẩn giải quyết một khía cạnh khác nhau nên không thể áp dụng đơn lẻ. TCVN 2737 quyết định khung nóc phải chịu được tải trọng gió theo vùng gió tại khu vực xây dựng, ví dụ miền Nam thường thuộc vùng gió IIB hoặc IIIB, trong khi TCVN 5575:2012 lại là căn cứ để tính toán khung thép chịu lực sao cho hệ số an toàn kết cấu không nhỏ hơn mức quy định. Song song đó, TCXD 175:1989 là cơ sở để tính diện tích thoát khí tối thiểu theo diện tích sàn nhà xưởng, còn QCVN 06:2022/BXD chỉ áp dụng khi nhà xưởng có yêu cầu thoát khói theo quy định phòng cháy chữa cháy (PCCC).

Nắm được các tiêu chuẩn này là bước đầu tiên, nhưng để biến chúng thành con số thực tế trên bản vẽ thì cần một phép tính riêng, dựa trên diện tích và đặc thù sản xuất của từng nhà xưởng.

>>> Xem thêm: Tiêu Chuẩn Thông Gió Nhà Xưởng Theo TCVN Mới

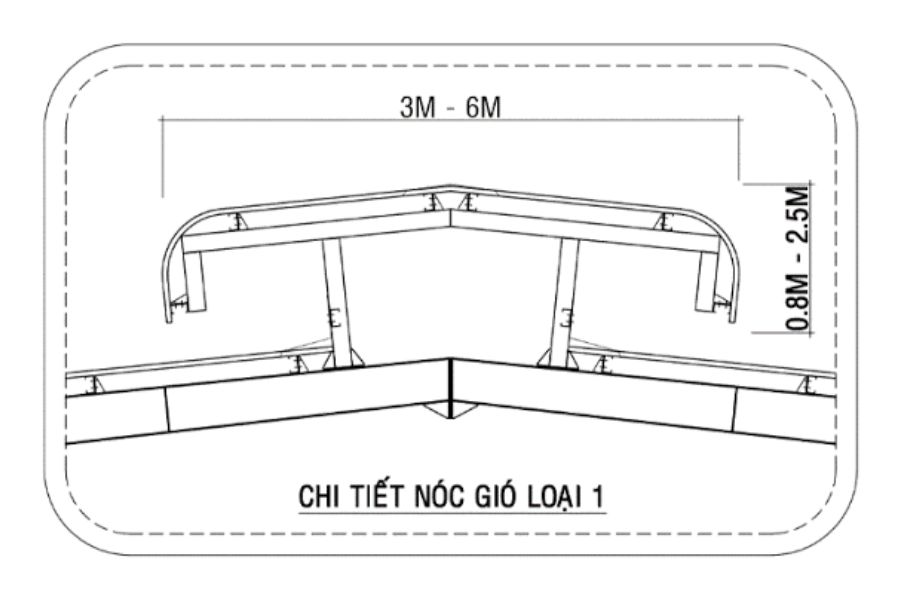

Cách tính kích thước nóc gió nhà xưởng

Kích thước nóc gió không có một con số cố định áp dụng chung cho mọi nhà xưởng, vì vậy bất kỳ bảng kích thước “mẫu” nào cũng chỉ mang tính tham khảo. Kỹ sư thiết kế cần dựa trên ba yếu tố chính để tính ra con số phù hợp: diện tích mái, số lần trao đổi không khí cần thiết mỗi giờ (ACH, air changes per hour) và đặc thù loại hình sản xuất, cụ thể là lượng nhiệt tỏa ra từ máy móc cùng số lượng người làm việc trong xưởng.

Một quy tắc tham khảo thường dùng là chiều cao khe thoát gió tối thiểu bằng khoảng 0,5% chiều dài mái. Về kích thước module, thị trường hiện phổ biến các cỡ 600x600mm, 700x700mm, 800x800mm và 900x900mm, nhưng số lượng module cần lắp phải tính theo tổng diện tích mái và công suất thoát khí yêu cầu chứ không phải cứ lắp càng nhiều càng tốt, vì lắp thừa module vừa tốn chi phí vừa tạo thêm điểm nguy cơ thấm dột không cần thiết.

Những con số trên giúp chủ đầu tư hình dung phạm vi hợp lý, nhưng kích thước chính xác cho từng nhà xưởng cụ thể vẫn cần kỹ sư khảo sát hiện trạng, tính toán tải nhiệt thực tế và đối chiếu với các tiêu chuẩn đã nêu ở phần trên trước khi chốt bản vẽ thi công.

Chi phí lắp đặt nóc gió nhà xưởng

Chi phí lắp đặt nóc gió nhà xưởng không thể báo chung một mức giá cho mọi công trình, bởi nó phụ thuộc vào nhiều yếu tố cộng dồn với nhau chứ không chỉ đơn thuần là diện tích lắp đặt:

• Vật liệu: đây là yếu tố ảnh hưởng lớn nhất, vì thép sơn tĩnh điện luôn có chi phí thấp hơn đáng kể so với nhôm hoặc inox 304 chống ăn mòn, nhưng đổi lại tuổi thọ và khả năng chống gỉ cũng thấp hơn.
• Loại nóc gió: nóc gió tĩnh đơn giản luôn rẻ hơn loại có motor và cảm biến tự động, chưa kể chi phí bảo trì về sau cũng chênh lệch đáng kể giữa hai loại này.
• Số lượng module và tổng diện tích mái: quy mô càng lớn, tổng chi phí đầu tư ban đầu càng cao, nhưng chi phí trên mỗi mét vuông có thể giảm nhờ tối ưu vật tư.
• Yêu cầu bổ sung: lưới chắn côn trùng, xử lý chống thấm tại điểm nối mái hay sơn tĩnh điện theo màu riêng thường phát sinh thêm chi phí ngoài dự toán nếu không được tính trước.
• Điều kiện thi công thực tế: với nhà xưởng đang vận hành sản xuất, chi phí có thể tăng thêm do phải thi công theo ca để không ảnh hưởng hoạt động, đây là điểm chủ đầu tư dễ bỏ sót khi lập dự toán.

Vì chi phí thực tế phụ thuộc vào bản vẽ và hiện trạng mái của từng công trình, cách chính xác nhất vẫn là gửi diện tích nhà xưởng và loại hình sản xuất qua hotline 0911894123 để đội kỹ sư Apex khảo sát và gửi báo giá chi tiết theo đúng hạng mục cần lắp.

Sai lầm thường gặp khi lắp nóc gió nhà xưởng

Phần lớn nhà xưởng lắp nóc gió rồi vẫn nóng bí không phải vì thiết bị kém chất lượng, mà vì mắc phải một trong những lỗi thiết kế và thi công dưới đây, thường bắt nguồn từ việc bỏ qua bước khảo sát kỹ trước khi thi công:

• Thiết kế nóc gió quá nhỏ so với diện tích mái: đây là lỗi phổ biến nhất. Khi diện tích thoát khí không đủ theo ACH cần thiết, nhà xưởng vẫn bí nhiệt dù đã lắp nóc gió, và nhiều chủ đầu tư lại lầm tưởng nguyên nhân nằm ở chất lượng thiết bị thay vì kích thước tính toán sai ngay từ đầu.
• Không khảo sát hướng gió chủ đạo trước khi chọn vị trí và loại nóc gió: chẳng hạn lắp nóc gió thông hông ngược hướng gió sẽ khiến hiệu suất thoát khí giảm đáng kể so với tính toán ban đầu, dù kích thước không hề sai.
• Bỏ qua xử lý chống thấm tại mối nối nóc gió với mái tôn: đây là nguyên nhân gây dột phổ biến nhất trong các sự cố về mái nhà xưởng, và lỗi này thường không lộ ra ngay mà chỉ xuất hiện sau một đến hai mùa mưa khi các mối nối bắt đầu xuống cấp.
• Không dùng lưới chắn côn trùng cho ngành thực phẩm và dược phẩm: không chỉ vi phạm tiêu chuẩn vệ sinh an toàn thực phẩm mà còn có thể ảnh hưởng trực tiếp đến việc xin các chứng nhận sản xuất sau này.
• Đặt nóc gió gần nguồn bụi lớn, ví dụ gần quốc lộ hoặc công trình đang thi công lân cận, mà không có lưới lọc phù hợp: bụi sẽ theo đúng khe hở thiết kế để thoát khí mà tràn ngược vào xưởng.

Điểm chung của những lỗi này là đều có thể tránh được nếu khảo sát và thiết kế đúng ngay từ đầu, thay vì lắp theo kinh nghiệm hoặc sao chép nguyên mẫu từ một nhà xưởng khác có điều kiện hoàn toàn khác.

Nếu bạn chưa chắc chắn với bất kỳ mục nào ở trên, đó chính là lúc cần một kỹ sư khảo sát trực tiếp thay vì tự ước lượng theo kinh nghiệm. Gọi 0911894123 để đội kỹ sư Apex khảo sát hiện trạng mái, tính toán kích thước nóc gió phù hợp và tư vấn miễn phí, không ràng buộc. Nếu công trình của bạn đang trong giai đoạn thiết kế mới, tham khảo thêm dịch vụ thi công nhà xưởng hoặc thi công nhà thép tiền chế của Apex để được tư vấn đồng bộ từ kết cấu mái đến hệ thống thông gió ngay từ bước thiết kế.
