Thiết kế nhà xưởng gara ô tô không phải là vẽ một mặt bằng rồi chia ô cho từng khu. Một gara hoạt động hiệu quả phải được thiết kế theo luồng vận hành thực tế: xe vào từ đâu, di chuyển theo hướng nào, thợ thao tác ở đâu, xe ra theo lối nào. Bố trí sai ngay từ bản vẽ dẫn đến xe ùn tắc trong xưởng, thợ mất thời gian di chuyển và thiết bị không khai thác hết công suất. Bài viết này sẽ đi từ nguyên tắc bố trí mặt bằng, các mẫu thiết kế phổ biến theo quy mô, đến yêu cầu kỹ thuật từng khu và chi phí xây dựng thực tế năm 2026.

Nguyên tắc thiết kế mặt bằng gara ô tô

Nhiều chủ gara nghĩ thiết kế mặt bằng là vẽ các khu rồi lấp đầy thiết bị vào. Thực tế thì ngược lại: phải xác định được xe di chuyển theo hướng nào, thợ làm việc ở đâu, khách đứng chờ chỗ nào trước, rồi mới vẽ tường và bố trí thiết bị xung quanh những luồng đó. Bỏ qua bước này, gara vẫn hoạt động được nhưng kém hiệu quả vì xe ùn tắc giờ cao điểm, thợ đi lại nhiều hơn làm và khách không thoải mái khi chờ.

Luồng xe phải một chiều, không cắt nhau: Xe vào cổng, qua khu tiếp nhận, vào bệ sửa chữa, rồi ra cổng xuất theo một hành trình liên tục không vòng ngược. Nghe đơn giản nhưng trên thực tế nhiều gara để xe vào và xe ra dùng chung một lối, hoặc bố trí kho phụ tùng ở giữa xưởng khiến xe phải đi vòng qua. Kết quả là buổi sáng nhận 4 đến 5 xe cùng lúc là kẹt ngay trong sân. Cách kiểm tra đơn giản: vẽ đường di chuyển của 3 xe cùng lúc vào bản vẽ mặt bằng. Nếu 3 đường đó cắt nhau hoặc chặn nhau, bố trí cần điều chỉnh trước khi thi công.

Khu nguy hiểm cháy nổ phải tách biệt và đặt cuối hướng gió: Buồng sơn và kho xăng dầu cần ngăn cách với khu cơ khí bằng tường ngăn cháy có giới hạn chịu lửa tối thiểu 2 giờ theo quy định PCCC. Ngoài ra, hai khu này nên đặt ở cuối hướng gió chủ đạo của khu vực, thường là hướng Đông Nam tại miền Nam, để hơi dung môi và hơi xăng không thổi ngược vào khu thợ đang làm việc. Đây không chỉ là yêu cầu an toàn mà còn là điều kiện để hồ sơ PCCC được thẩm duyệt. Đặt sai hướng, cơ quan PCCC có thể yêu cầu bố trí lại toàn bộ khu sơn.

Khu tiếp khách phải tách biệt hoàn toàn với khu sản xuất: Khách chờ xe không được vào khu có cầu nâng đang hoạt động, khu có hóa chất hoặc bất kỳ khu vực nào có thiết bị đang vận hành. Lý do không chỉ là an toàn mà còn là trách nhiệm pháp lý: nếu có tai nạn xảy ra với khách trong khu sản xuất, chủ gara chịu trách nhiệm hoàn toàn. Ranh giới giữa hai khu nên là tường hoặc vách kính, không chỉ là vạch sơn dưới sàn.

Các mẫu thiết kế nhà xưởng gara ô tô phổ biến

Dưới đây là 3 mẫu thiết kế được áp dụng phổ biến nhất, mỗi mẫu phù hợp với một quy mô và định hướng dịch vụ khác nhau.

Mẫu gara cơ khí thuần

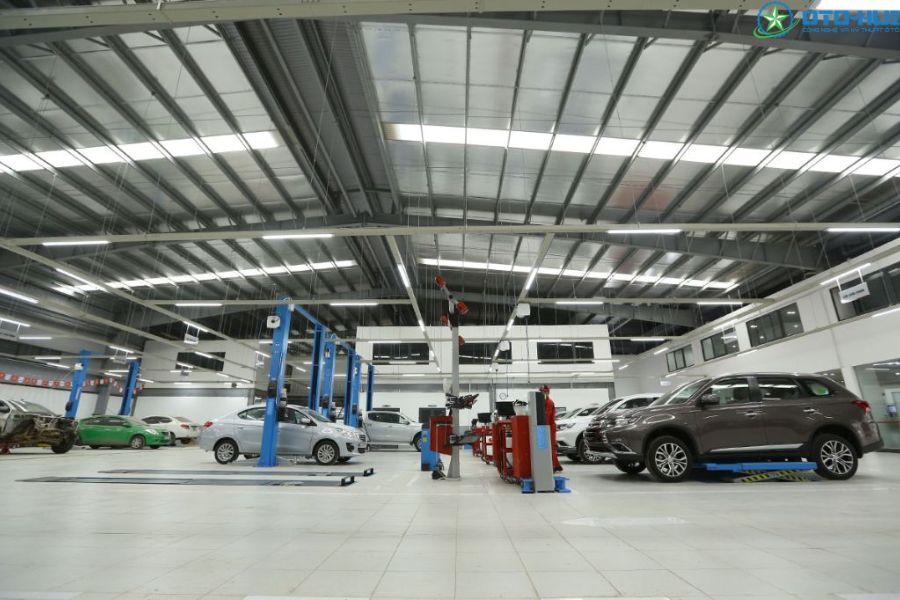

Mẫu này phù hợp với gara tập trung vào sửa chữa và bảo dưỡng, chưa có nhu cầu làm đồng sơn. Mặt bằng bố trí theo trục dọc thẳng hàng: cổng vào và khu tiếp nhận xe nằm ở một đầu, 2 đến 4 bệ cầu nâng sắp song song nhau ở giữa, khu xuất xe và kho phụ tùng nằm ở đầu còn lại hoặc một bên hông. Xe vào từ đầu này, ra từ đầu kia, không có điểm giao cắt.

Kết cấu điển hình gồm khung thép nhịp 10m đến 12m không cột giữa, chiều cao cột 4,5m đến 5m, nền sàn epoxy M300. Hầm kiểm tra nên bố trí ít nhất 1 đến 2 vị trí ngay từ đầu dù chưa dùng ngay, vì làm bổ sung sau rất tốn kém.

Điểm cần lưu ý khi chọn mẫu này: nếu trong 2 đến 3 năm tới có kế hoạch mở thêm dịch vụ sơn, phần thiết kế điện và không gian phía cuối xưởng nên được dự phòng từ bản vẽ đầu tiên. Bổ sung buồng sơn vào một xưởng đã thi công hoàn thiện tốn kém hơn 40% đến 60% so với làm đồng bộ.

Mẫu gara tổng hợp

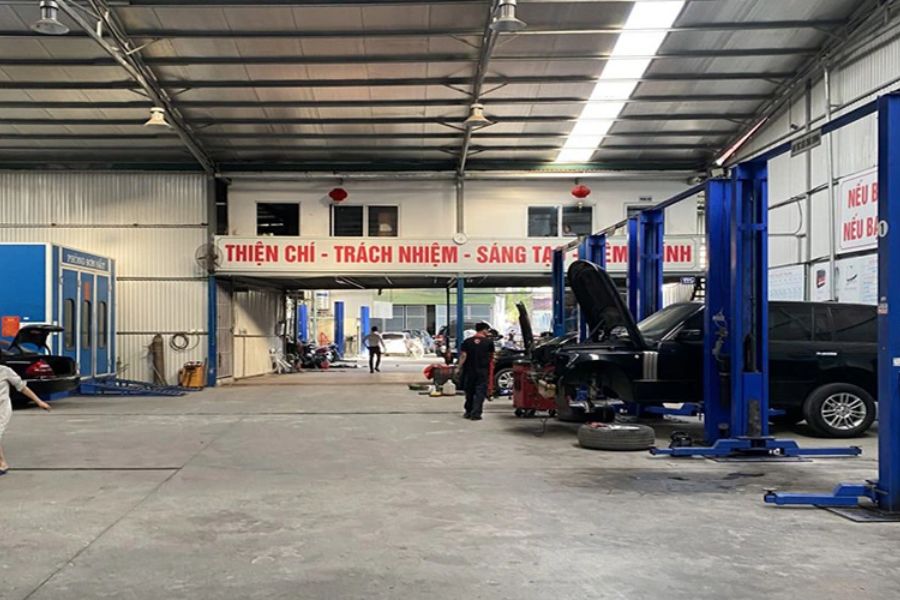

Mẫu này kết hợp khu cơ khí và khu đồng sơn trong cùng một công trình nhưng tách biệt hoàn toàn. Về tỷ lệ diện tích, khu cơ khí chiếm khoảng 65% đến 70%, buồng sơn chiếm 20% đến 25%, phần còn lại dành cho khu tiếp khách và kho phụ tùng.

Về bố trí không gian, có hai cách phổ biến. Cách thứ nhất là đặt khu cơ khí và buồng sơn song song theo chiều dài xưởng, ngăn cách bằng tường ngăn cháy dọc ở giữa, phù hợp với mặt bằng hình chữ nhật rộng. Cách thứ hai là đặt buồng sơn ở một đầu hồi của xưởng, tách biệt với khu cơ khí bằng tường ngang, phù hợp với mặt bằng hẹp và dài.

Điểm quan trọng nhất trong mẫu này là hai khu phải có lối vào xe riêng biệt. Xe cần sơn không đi qua khu cơ khí và ngược lại, vì bụi kim loại và phoi từ khu cơ khí bám vào xe đã sơn lót sẽ làm hỏng chất lượng sơn hoàn thiện.

Mẫu gara đầy đủ dịch vụ

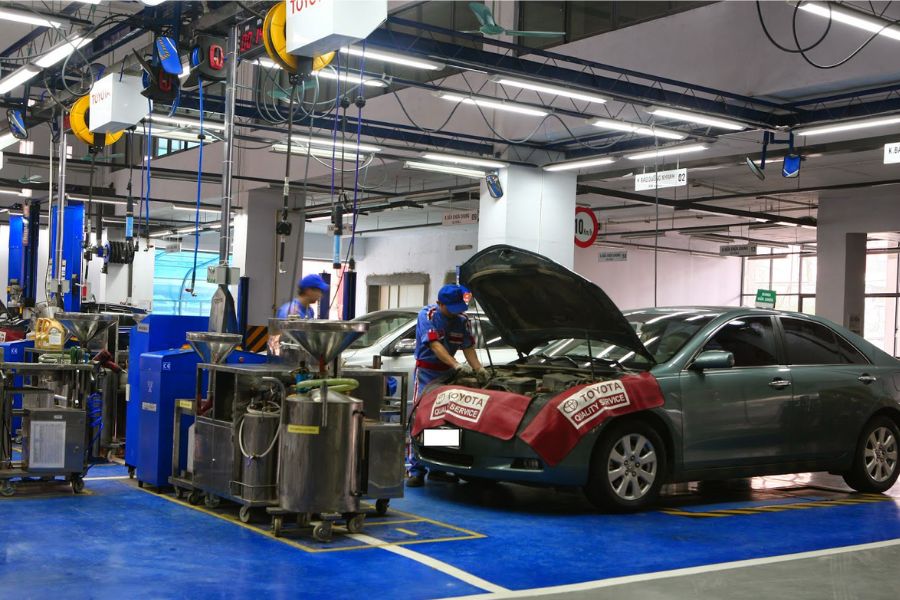

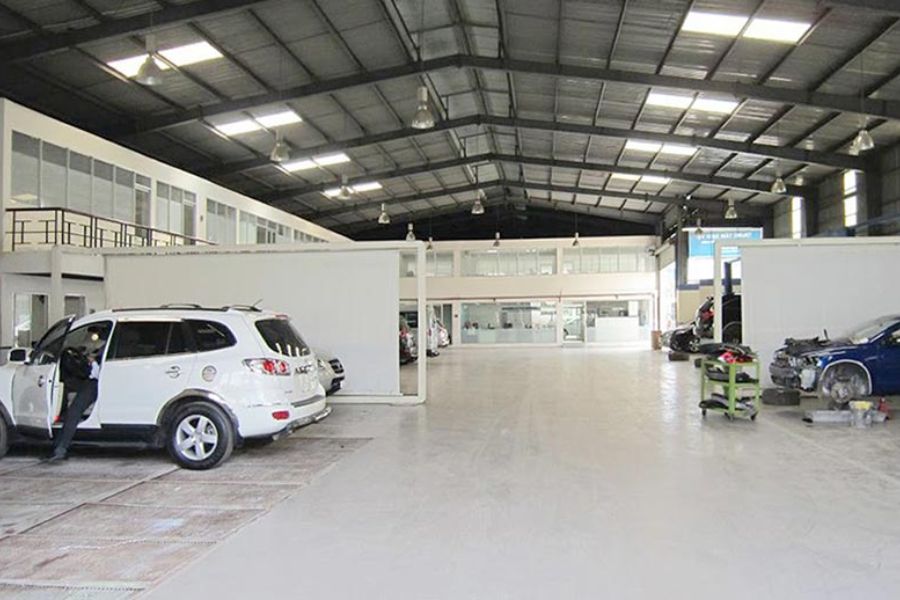

Đây là mẫu cho gara muốn cung cấp trọn gói gồm cơ khí, chẩn đoán điện tử, đồng sơn, chăm sóc xe và có thể thêm bán phụ tùng. Mặt bằng ở quy mô này được chia thành các khối chức năng độc lập: khối tiếp nhận và chờ, khối cơ khí chính, khối đồng sơn, kho phụ tùng và tầng lửng văn phòng.

Thách thức lớn nhất khi thiết kế mẫu này là kiểm soát lưu thông nội bộ. Khi xưởng có 7 đến 10 xe cùng lúc ở các giai đoạn sửa chữa khác nhau, cộng với xe khách vào ra liên tục, diện tích sân di chuyển giữa các khu và bãi xe chờ cần được tính toán kỹ. Thiếu không gian lưu thông là nguyên nhân phổ biến nhất khiến gara quy mô lớn vận hành kém hiệu quả dù diện tích không nhỏ. Ở quy mô này, nên làm việc với kỹ sư có kinh nghiệm thiết kế gara trước khi liên hệ nhà thầu thi công, vì một bố trí mặt bằng kỹ lưỡng từ đầu tiết kiệm được nhiều lần chi phí cải tạo về sau.

>>> Có thể bạn quan tâm: 3 Mẫu thiết kế nhà xưởng 200m2 phổ biến, giá rẻ

Những hạng mục kỹ thuật không thể bỏ qua

Dù chọn mẫu thiết kế nào, các hạng mục dưới đây đều phải có trong bản vẽ và được thi công đúng chuẩn ngay từ đầu.

• Chiều cao thông thủy: Cầu nâng 2 trụ tiêu chuẩn cần chiều cao thông thủy tối thiểu 4,5m. Cầu nâng 4 trụ hoặc phục vụ xe tải nhẹ cần 5,5m đến 6m. Thông số này cần được xác định ngay khi chọn loại cầu nâng sẽ dùng vì chiều cao cột ảnh hưởng trực tiếp đến chi phí kết cấu và không thể điều chỉnh sau khi thi công.
• Hầm kiểm tra gầm xe: Hầm kiểm tra rộng 0,8m đến 1m, sâu 1,4m đến 1,6m, phải được thi công đồng thời với móng và sàn. Thành hầm bê tông cốt thép chống thấm, có bậc lên xuống, rãnh thoát nước và đèn chiếu sáng. Miệng hầm cần nắp đậy hoặc thanh chắn khi không sử dụng để đảm bảo an toàn. Không thể đục bổ sung sau khi sàn đã đổ xong.
• Nền sàn và thoát dầu: Sàn khu cơ khí dùng bê tông M300 dày tối thiểu 200mm, có lưới thép chịu lực, mặt trên sơn epoxy. Rãnh thoát dầu và nước rửa xe chạy dọc theo các bệ cầu nâng, dẫn về hố tách dầu theo yêu cầu bắt buộc về môi trường. Hạng mục này cũng phải làm trước khi đổ sàn.
• Buồng sơn và thông gió: Buồng sơn cần hệ thống thông gió áp suất dương với lưu lượng gió tối thiểu 0,3m/s. Không khí thải phải qua hệ thống lọc than hoạt tính trước khi ra ngoài môi trường. Đèn trong buồng là loại chống cháy nổ với chỉ số hoàn màu CRI trên 90 để thợ nhận biết màu sơn chính xác.
• Hệ thống PCCC: Gara ô tô thuộc nhóm cơ sở nguy hiểm cháy nổ, hệ thống PCCC phải được thẩm duyệt thiết kế và nghiệm thu trước khi đưa vào hoạt động. Các hạng mục bắt buộc gồm họng chữa cháy hoặc đầu phun sprinkler, bình chữa cháy xách tay theo khoảng cách quy định, biển thoát hiểm và đèn sự cố.

>>> Xem thêm: 5 Mẫu thiết kế nhà xưởng 400m2 tối ưu ngân sách

Chi phí thiết kế và xây dựng gara ô tô năm 2026

Giá trên chưa bao gồm thiết bị cầu nâng, máy chẩn đoán, thiết bị buồng sơn, phí xin phép xây dựng và phê duyệt PCCC. Hai khoản sau thường tốn thêm 30 đến 80 triệu đồng tùy quy mô và địa phương.

Gọi  0911894123 để nhận báo giá chi tiết theo sơ đồ mặt bằng và danh sách thiết bị thực tế của bạn.

Apex thiết kế và thi công nhà xưởng gara ô tô

Apex là đơn vị thi công nhà xưởng công nghiệp trọn gói tại miền Nam với nhiều năm kinh nghiệm thực chiến, trong đó có các dự án gara ô tô từ quy mô 2 đến 3 bệ đến gara đầy đủ dịch vụ trên 800m2 tại TP.HCM, Bình Dương và Đồng Nai. Đội ngũ kỹ sư của Apex hiểu rõ các yêu cầu đặc thù của gara ô tô vì đã xử lý thực tế những vấn đề như hầm kiểm tra bị thấm nước, rãnh thoát dầu thiết kế sai độ dốc hay buồng sơn không đạt áp suất, không phải chỉ biết trên lý thuyết.

Điểm khác biệt lớn nhất của Apex so với nhà thầu thông thường là năng lực thi công trọn gói từ đầu đến cuối mà không qua trung gian. Apex tự thực hiện toàn bộ: thiết kế kỹ thuật, gia công khung thép tại xưởng riêng, thi công nền móng, lắp dựng kết cấu, hoàn thiện hệ thống cơ điện và hỗ trợ hồ sơ PCCC. Chủ đầu tư chỉ làm việc với một đầu mối duy nhất, không phải điều phối giữa nhiều nhà thầu phụ độc lập với nhau.

Với gara ô tô, Apex bắt đầu bằng buổi khảo sát thực địa và tư vấn bố trí mặt bằng theo luồng vận hành thực tế của gara đó, không áp bản vẽ mẫu chung. Hầm kiểm tra, rãnh thoát dầu và hệ thống điện phân nhánh đến từng bệ đều được đưa vào dự toán và thi công đồng bộ ngay từ đầu, không để phát sinh sau. Tiến độ thi công được ghi rõ trong hợp đồng kèm điều khoản phạt nếu trễ hẹn, không phải cam kết miệng.

Tư vấn thiết kế gara ô tô miễn phí. Gọi 0911894123 hoặc gửi sơ đồ mặt bằng qua Zalo.

Kết luận

Thiết kế nhà xưởng gara ô tô đúng bắt đầu từ việc xác định rõ dịch vụ, số bệ làm việc và luồng di chuyển xe trước khi vẽ bất kỳ đường nét nào. Hầm kiểm tra, thoát dầu, buồng sơn và PCCC đều phải có mặt trong bản vẽ từ ngày đầu vì bổ sung sau khi xây xong luôn tốn kém gấp nhiều lần. Nếu bạn đang chuẩn bị xây gara, liên hệ Apex để được tư vấn kỹ thuật và bố trí mặt bằng miễn phí trước khi quyết định phương án.
