Nhiều nhà xưởng bị dột ngay trong mùa mưa đầu tiên không phải vì tôn kém chất lượng mà vì độ dốc thiết kế không phù hợp với loại tôn đang dùng. Tôn múi sóng thấp và tôn seam gấp mí có cơ chế thoát nước khác nhau hoàn toàn nên yêu cầu độ dốc tối thiểu cũng khác nhau. Bài viết này sẽ cung cấp tiêu chuẩn độ dốc mái tôn nhà xưởng của từng loại vật liệu tôn theo TCVN 4604:2012, công thức tính cụ thể kèm ví dụ thực tế, hướng dẫn xử lý thoát nước mái đa nhịp cho nhà xưởng công nghiệp quy mô lớn, và phân tích hậu quả khi chọn sai độ dốc để chủ đầu tư có đủ cơ sở kỹ thuật trước khi phê duyệt bản vẽ mái.

Tiêu chuẩn độ dốc mái tôn nhà xưởng theo TCVN 4604:2012

Tiêu chuẩn kỹ thuật chính quy định độ dốc mái nhà xưởng là TCVN 4604:2012 (Xí nghiệp công nghiệp, Nhà sản xuất, Tiêu chuẩn thiết kế), Mục 4.2. Đây là tiêu chuẩn kỹ thuật tự nguyện, không phải quy chuẩn bắt buộc như QCVN, nhưng được cơ quan thẩm tra thiết kế chấp nhận rộng rãi làm cơ sở kỹ thuật cho hồ sơ xin phép xây dựng nhà xưởng công nghiệp.

Theo TCVN 4604:2012, độ dốc mái nhà sản xuất được quy định theo từng loại vật liệu lợp mái, không phải một con số cố định chung cho mọi loại tôn. Đây là điểm nhiều chủ đầu tư hay hiểu nhầm khi đọc thông tin chung “tối thiểu 10%”, vì con số đó chỉ đúng với một số loại tôn nhất định, không phải tất cả.

Công thức tính độ dốc mái tôn và cách áp dụng thực tế

Độ dốc mái được xác định theo công thức: i% = (H / L) × 100, trong đó H là chiều cao từ mép mái thấp nhất đến đỉnh mái (m), L là chiều dài nửa nhịp mái tính từ đỉnh đến mép thoát nước (m). Với mái hai phía đối xứng, L bằng một nửa chiều rộng nhịp.

Ví dụ cụ thể: nhà xưởng nhịp 24m, mái hai phía, L = 12m. Muốn đạt độ dốc 15% thì H = 15% × 12m = 1,8m. Chiều cao đỉnh mái so với điểm thấp nhất của mái là 1,8m, và đây là thông số kỹ sư kết cấu dùng để tính chiều cao tổng thể công trình.

Ví dụ thứ hai: nhà xưởng nhịp 30m muốn dốc 10% thì L = 15m, H = 10% × 15m = 1,5m. Cùng độ dốc 10% nhưng nhịp rộng hơn đồng nghĩa đỉnh mái cao hơn tuyệt đối, ảnh hưởng đến chiều cao tổng công trình và chi phí kết cấu.

Bảng quy đổi độ dốc phần trăm sang góc nghiêng để tham khảo nhanh:

Một nguyên tắc thực tế quan trọng là chiều dài mái càng lớn, độ dốc cần thiết để nước thoát kịp về đến máng càng phải cao hơn. Nhà xưởng có nhịp 36m thường cần độ dốc cao hơn ít nhất 3 đến 5 phần trăm so với nhà xưởng nhịp 18m dùng cùng loại tôn, ngay cả khi tiêu chuẩn tối thiểu cho cả hai là như nhau.

Cách chọn độ dốc theo loại tôn

Cùng một mức độ dốc có thể hoạt động tốt với loại tôn này nhưng không đủ với loại tôn khác, vì mỗi loại tôn có cơ chế thoát nước và điểm yếu kỹ thuật khác nhau. Hiểu được điều này giúp chủ đầu tư và kỹ sư thiết kế chọn đúng cả hai yếu tố cùng lúc thay vì chọn tôn trước rồi mới tính độ dốc sau.

• Tôn múi (tôn 5 sóng, 7 sóng, 11 sóng) thoát nước theo rãnh sóng dọc theo chiều mái. Điểm yếu cấu trúc là bu lông vít xuyên qua tôn xuống xà gồ, tạo điểm có nguy cơ thấm cao nhất. Khi độ dốc không đủ, nước đọng tại điểm vít thay vì thoát xuống, đẩy nhanh ăn mòn vít và rủi ro thấm vào bên trong. Đây là lý do TCVN 4604:2012 quy định tôn múi cần độ dốc 15% đến 20%, cao hơn các loại tôn khác.
• Tôn seam (tôn đứng nét, tôn gấp mí) có mối nối liên tục theo chiều dọc bằng cách gấp và ép mép tôn vào nhau, không có bu lông xuyên mái. Cơ chế này loại bỏ điểm thấm tại vít, cho phép giảm độ dốc xuống còn 8% đến 10% mà vẫn đảm bảo thoát nước. Chi phí vật tư và thi công tôn seam cao hơn tôn múi, nhưng tuổi thọ dài hơn và bảo trì ít hơn ở môi trường ẩm như miền Nam.
• Tôn sandwich cách nhiệt gồm hai lớp tôn kẹp lõi xốp hoặc bông khoáng ở giữa, yêu cầu độ dốc tương đương loại tôn ngoài cùng. Điểm cần chú ý đặc biệt là mối nối giữa các tấm sandwich, vì độ dày tấm lớn hơn khiến mối nối phức tạp hơn và dễ bị thấm nếu không xử lý kỹ bằng silicon và gioăng cao su chuyên dụng.

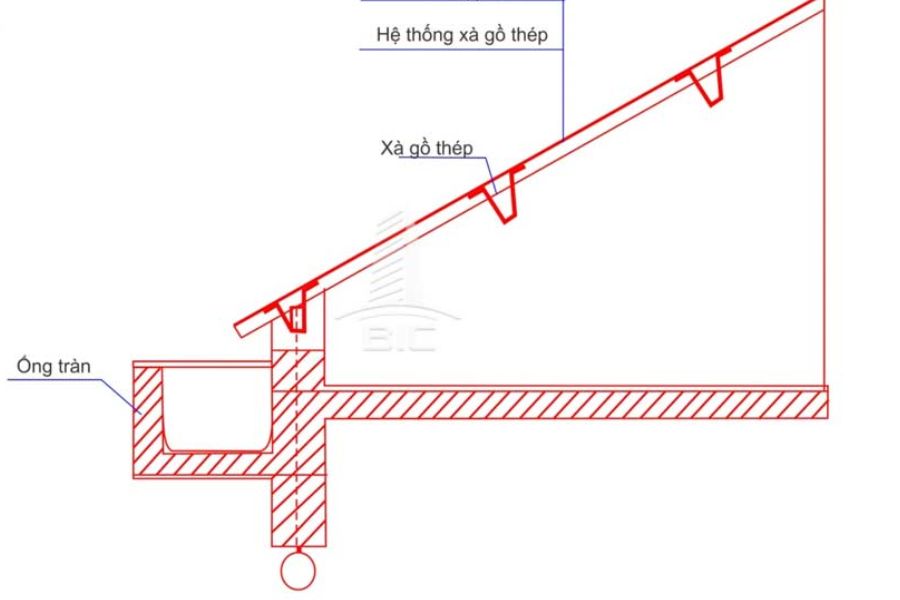

Giải pháp thoát nước mái đa nhịp trong nhà xưởng công nghiệp quy mô lớn

Nhà xưởng đơn nhịp thoát nước đơn giản: nước chảy xuống hai bên mái và thoát ra máng ngoài tường. Nhưng nhà xưởng công nghiệp từ hai nhịp trở lên, phổ biến là các xưởng rộng 36m đến 60m (hai nhịp 18m đến 30m), không thể thoát toàn bộ nước ra mái ngoài vì nhịp giữa không tiếp cận được tường ngoài. Đây là bài toán thiết kế riêng biệt mà nhiều tài liệu về độ dốc mái tôn bỏ qua hoàn toàn. Có hai giải pháp thoát nước cho mái đa nhịp, mỗi giải pháp có điều kiện áp dụng riêng.

• Giải pháp thoát nước ngoài đặt máng thu nước tại điểm thấp nhất giữa hai nhịp (thường là trên đỉnh cột giữa), dẫn nước theo ống thoát đặt dọc cột ra ngoài nhà. Ưu điểm là đường ống ngắn, dễ kiểm tra và vệ sinh, không đi qua không gian sản xuất. Hạn chế là cần bố trí máng và ống sao cho không cản trở cầu trục hoặc thiết bị vận chuyển di chuyển dọc theo hàng cột giữa.
• Giải pháp thoát nước trong đặt ống thoát nước đi bên trong hoặc ngầm trong thân cột, dẫn thẳng xuống hệ thống thoát nước ngầm của nhà xưởng. Giải pháp này phù hợp khi không gian hai bên cột giữa cần thông thoáng hoàn toàn cho xe nâng và thiết bị vận chuyển. Rủi ro chính là khi ống bị tắc nghẽn trong mùa mưa, nước không thoát kịp sẽ tràn ngược vào bên trong qua miệng máng, gây thiệt hại hàng hóa và thiết bị. Vì vậy giải pháp thoát nước trong phải được tính toán lưu lượng kỹ hơn và cần có van một chiều hoặc bộ lọc rác tại miệng thu nước.

Hậu quả khi chọn sai độ dốc mái tôn nhà xưởng

Hậu quả của độ dốc mái không đúng không xảy ra ngay trong ngày bàn giao mà tích lũy dần theo từng mùa mưa, đến lúc phát hiện thì thiệt hại thường đã lan rộng sang nhiều hạng mục.

• Khi độ dốc quá thấp, nước mưa thoát chậm và dễ đọng lại trên mái, làm tăng nguy cơ thấm dột tại các vị trí vít bắn tôn, mối nối hoặc máng xối. Tình trạng ẩm ướt kéo dài còn đẩy nhanh quá trình gỉ sét mái tôn và kết cấu thép bên dưới, làm giảm tuổi thọ công trình.
• Không chỉ ảnh hưởng đến kết cấu, hiện tượng dột nước và độ ẩm cao còn có thể gây hư hỏng hàng hóa, nguyên vật liệu và máy móc sản xuất. Về lâu dài, doanh nghiệp sẽ phải tốn thêm chi phí bảo trì, sửa chữa hoặc thay thế mái sớm hơn dự kiến, đồng thời đối mặt với nguy cơ gián đoạn hoạt động sản xuất khi công trình cần được cải tạo.
• Gia tăng nhiệt độ bên trong nhà xưởng do nước đọng lâu ngày làm bề mặt mái xuống cấp nhanh hơn, giảm khả năng phản xạ nhiệt của lớp sơn hoặc lớp phủ bảo vệ.
• Xuất hiện nấm mốc và mùi ẩm ảnh hưởng đến môi trường làm việc, đặc biệt tại các nhà xưởng sản xuất thực phẩm, dược phẩm hoặc kho lưu trữ hàng hóa.
• Tăng chi phí vệ sinh và bảo trì định kỳ do mái cần được kiểm tra, xử lý đọng nước và chống dột thường xuyên hơn.

Những câu hỏi thường gặp

Mái tôn nhà xưởng 15% hay 20% độ dốc thì tốt hơn?

Cả hai đều nằm trong ngưỡng tiêu chuẩn cho tôn múi theo TCVN 4604:2012, nên câu trả lời phụ thuộc vào chiều dài nhịp và điều kiện mưa của khu vực. Nhà xưởng nhịp dài từ 30m trở lên hoặc tọa lạc tại khu vực có lượng mưa lớn như ven biển BRVT nên chọn 20%, vì nước cần thoát nhanh hơn trên quãng đường dài hơn. Nhà xưởng nhịp 18m đến 24m ở Bình Dương hoặc Đồng Nai, nơi lượng mưa thấp hơn, có thể dùng 15% mà vẫn đảm bảo thoát nước tốt. Độ dốc 20% cũng làm tăng chiều cao đỉnh mái và chi phí kết cấu, nên không phải lúc nào cao hơn cũng tốt hơn nếu không cần thiết.

Tôn seam có thể lắp độ dốc 5% được không?

Về mặt kỹ thuật, một số loại tôn seam chuyên dụng có thể lắp ở độ dốc 5%, nhưng đây là giới hạn kỹ thuật rất thấp và chỉ áp dụng với loại tôn seam có sóng cao và đặc tính thoát nước tốt. TCVN 4604:2012 quy định mái dưới 8% phải tạo khe nhiệt đặc biệt và cần giải pháp chống thấm bổ sung. Trên thực tế, 5% thường không được khuyến nghị vì biên an toàn quá mỏng, rủi ro đọng nước rất cao khi có bụi bẩn hoặc lá cây bám vào máng làm giảm hiệu quả thoát. Ngưỡng an toàn thực tế cho tôn seam là từ 8% đến 10% trở lên.

Nhà xưởng 3 nhịp thoát nước mái như thế nào?

Nhà xưởng 3 nhịp có 2 vị trí thấp nhất của mái nằm trên hai hàng cột giữa. Mỗi vị trí thấp này cần có máng thu nước riêng và ống thoát xuống hệ thống thoát nước chung. Tùy bố cục thiết bị và xe nâng bên trong, chọn giải pháp thoát ngoài (ống dọc cột) hoặc thoát trong (ống ngầm trong thân cột). Với nhà xưởng 3 nhịp từ 1.500m² trở lên, nên dùng phần mềm tính thủy lực để xác định chính xác đường kính ống và độ dốc máng cần thiết, tránh nguy cơ quá tải khi mưa lớn.

Apex thi công mái tôn nhà xưởng theo đúng tiêu chuẩn kỹ thuật

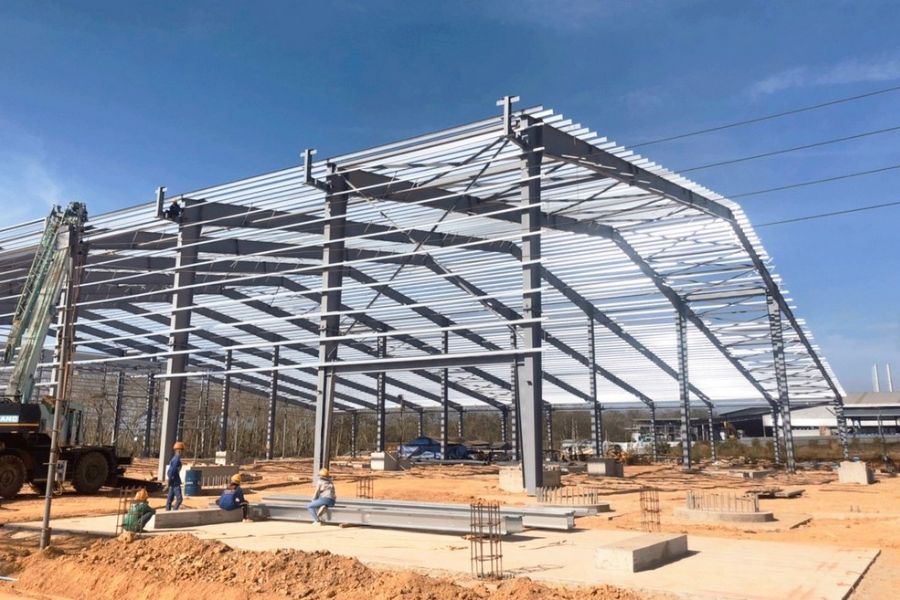

Apex là đơn vị thi công trọn gói nhà xưởng thép tiền chế tại khu vực miền Nam, trong đó thiết kế mái tôn là phần không thể tách rời khỏi bản vẽ kết cấu tổng thể của công trình. Độ dốc mái, loại tôn, giải pháp thoát nước và hệ thống máng phải được xác định đồng thời với nhịp, chiều cao và bố cục mặt bằng ngay từ giai đoạn thiết kế, không phải bổ sung sau khi khung thép đã lắp dựng xong.

Với mỗi dự án, kỹ sư Apex xác định độ dốc phù hợp dựa trên loại tôn chủ đầu tư lựa chọn, chiều dài nhịp thực tế của công trình và điều kiện mưa khu vực KCN. Với nhà xưởng đa nhịp, Apex thiết kế hệ thống thoát nước mái đầy đủ bao gồm vị trí và kích thước máng, đường kính ống thoát theo lưu lượng tính toán, tránh tình trạng thiếu sót phần quan trọng này trong hồ sơ kỹ thuật.

Bạn cần tư vấn thiết kế mái tôn và độ dốc phù hợp cho nhà xưởng? Gọi 0911894123, kỹ sư Apex sẽ tư vấn và gửi phương án kỹ thuật sơ bộ trong 24 giờ. Miễn phí, không ràng buộc.

Những Câu Hỏi Thường Gặp

Mái tôn nhà xưởng 15% hay 20% độ dốc thì tốt hơn?

Cả hai đều nằm trong ngưỡng tiêu chuẩn cho tôn múi theo TCVN 4604:2012, nên câu trả lời phụ thuộc vào chiều dài nhịp và điều kiện mưa của khu vực. Nhà xưởng nhịp dài từ 30m trở lên hoặc tọa lạc tại khu vực có lượng mưa lớn như ven biển BRVT nên chọn 20%, vì nước cần thoát nhanh hơn trên quãng đường dài hơn. Nhà xưởng nhịp 18m đến 24m ở Bình Dương hoặc Đồng Nai, nơi lượng mưa thấp hơn, có thể dùng 15% mà vẫn đảm bảo thoát nước tốt. Độ dốc 20% cũng làm tăng chiều cao đỉnh mái và chi phí kết cấu, nên không phải lúc nào cao hơn cũng tốt hơn nếu không cần thiết.

Tôn seam có thể lắp độ dốc 5% được không?

Về mặt kỹ thuật, một số loại tôn seam chuyên dụng có thể lắp ở độ dốc 5%, nhưng đây là giới hạn kỹ thuật rất thấp và chỉ áp dụng với loại tôn seam có sóng cao và đặc tính thoát nước tốt. TCVN 4604:2012 quy định mái dưới 8% phải tạo khe nhiệt đặc biệt và cần giải pháp chống thấm bổ sung. Trên thực tế, 5% thường không được khuyến nghị vì biên an toàn quá mỏng, rủi ro đọng nước rất cao khi có bụi bẩn hoặc lá cây bám vào máng làm giảm hiệu quả thoát. Ngưỡng an toàn thực tế cho tôn seam là từ 8% đến 10% trở lên.

Nhà xưởng 3 nhịp thoát nước mái như thế nào?

Nhà xưởng 3 nhịp có 2 vị trí thấp nhất của mái nằm trên hai hàng cột giữa. Mỗi vị trí thấp này cần có máng thu nước riêng và ống thoát xuống hệ thống thoát nước chung. Tùy bố cục thiết bị và xe nâng bên trong, chọn giải pháp thoát ngoài (ống dọc cột) hoặc thoát trong (ống ngầm trong thân cột). Với nhà xưởng 3 nhịp từ 1.500m² trở lên, nên dùng phần mềm tính thủy lực để xác định chính xác đường kính ống và độ dốc máng cần thiết, tránh nguy cơ quá tải khi mưa lớn .

Độ dốc mái tôn nhà xưởng không có một con số duy nhất đúng cho mọi trường hợp. Con số đúng phụ thuộc vào loại tôn sử dụng, chiều dài nhịp mái, điều kiện mưa của khu vực và cách bố trí hệ thống thoát nước cho nhà xưởng đơn nhịp hay đa nhịp. Đầu tư vào độ dốc đúng và hệ thống thoát nước mái đủ công suất ngay từ đầu là khoản tiết kiệm lớn nhất cho cả vòng đời công trình, vì chi phí sửa mái sau bàn giao bao giờ cũng cao hơn nhiều lần so với làm đúng từ giai đoạn thiết kế.
