Một bộ hồ sơ thiết kế nhà xưởng thiếu hạng mục hoặc sai sót kỹ thuật có thể khiến chủ đầu tư mất thêm thời gian xin phép xây dựng, thậm chí bị Sở Xây dựng trả hồ sơ vì bản vẽ không khớp với thuyết minh hoặc thiếu con dấu pháp lý. Bài viết này trình bày đầy đủ thành phần một bộ hồ sơ cần có, quy trình lập hồ sơ theo quy định, tiêu chuẩn kỹ thuật áp dụng và những lỗi phổ biến khiến hồ sơ bị trả về, để bạn có căn cứ kiểm tra hồ sơ nhận từ bất kỳ đơn vị thiết kế nào, kể cả khi không làm việc với Apex.

Hồ sơ thiết kế nhà xưởng gồm những thành phần nào?

Hồ sơ thiết kế nhà xưởng là tập hợp bản vẽ, thuyết minh kỹ thuật và dự toán được lập để triển khai thi công công trình, giúp chủ đầu tư, kỹ sư và nhà thầu xác định chính xác giải pháp xây dựng và đảm bảo công trình đáp ứng quy chuẩn kỹ thuật hiện hành.

Một lưu ý quan trọng trước khi đi vào chi tiết: hồ sơ dùng để xin phép xây dựng và hồ sơ bản vẽ thi công nội bộ không phải là một. Hồ sơ xin phép phục vụ cơ quan quản lý nhà nước, cần thể hiện chính xác các thông số bắt buộc như khoảng lùi xây dựng, mật độ xây dựng, chiều cao công trình và giải pháp PCCC, nhưng không cần chi tiết đến từng con bu lông như bản vẽ thi công. Bản vẽ thi công nội bộ được triển khai sau khi có giấy phép xây dựng, chi tiết hơn nhiều lần, làm căn cứ để đội thi công triển khai đúng quy trình thi công nhà xưởng tại công trường. Nhầm lẫn hai loại hồ sơ này là nguyên nhân phổ biến khiến chủ đầu tư chuẩn bị sai trọng tâm ngay từ đầu.

Một bộ hồ sơ đầy đủ thường gồm các thành phần sau:

• Thuyết minh thiết kế: Phần giải trình cơ sở tính toán và logic kỹ thuật của toàn bộ dự án, gồm thông tin chung (diện tích đất, diện tích xây dựng, mật độ xây dựng, cấp công trình), mô tả dây chuyền công nghệ sản xuất, và giải trình lý do chọn từng giải pháp kiến trúc, kết cấu, hạ tầng kỹ thuật. Đây là tài liệu cán bộ thẩm định thường đọc đầu tiên để hiểu tổng quan dự án.

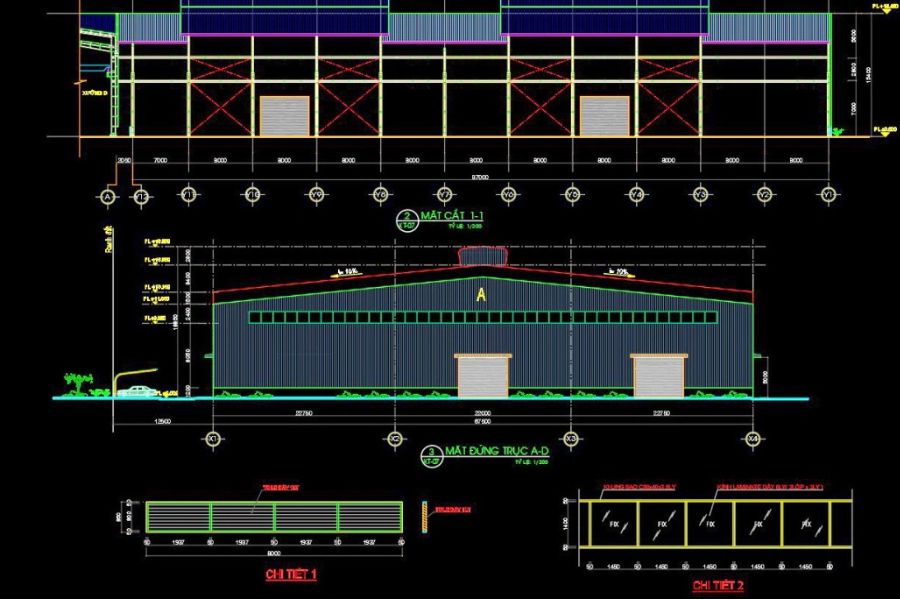

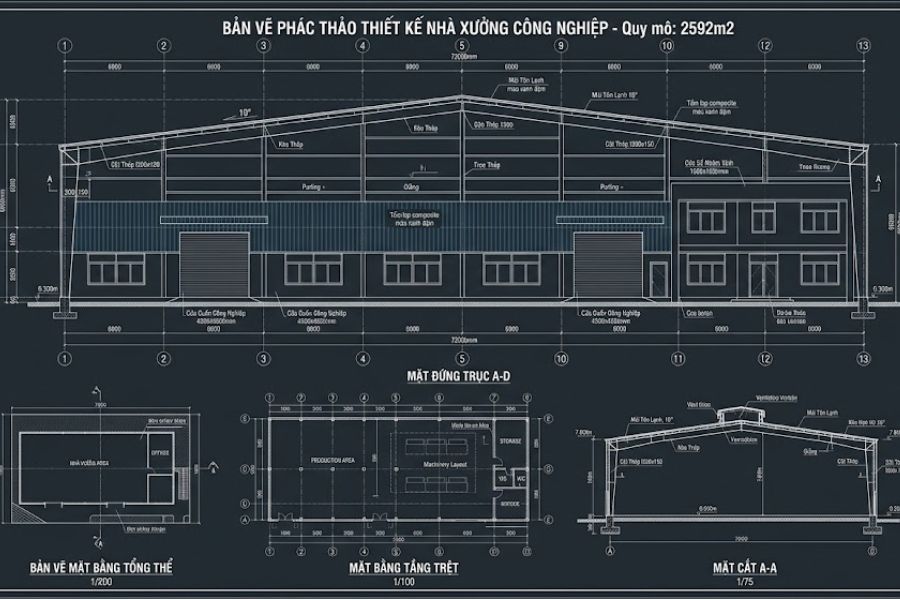

• Hồ sơ kiến trúc: Bản vẽ tổng mặt bằng (thể hiện vị trí công trình trên lô đất, tọa độ mốc ranh giới, khoảng lùi so với lộ giới và ranh đất bên cạnh, đường giao thông nội bộ đảm bảo xe chữa cháy tiếp cận được, diện tích cây xanh), mặt bằng các khu chức năng, mặt đứng, mặt cắt thể hiện chiều cao công trình.

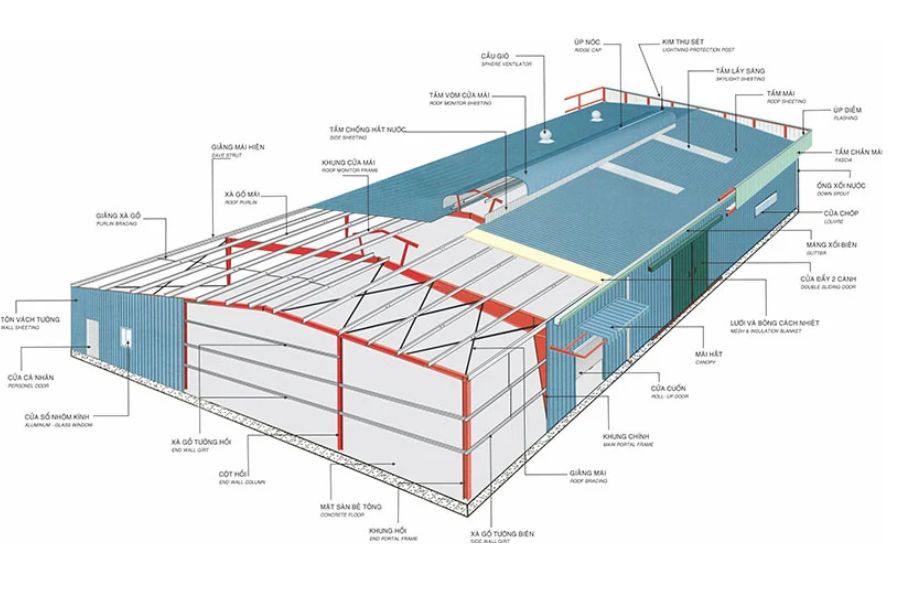

• Hồ sơ kết cấu: Giải pháp chịu lực cho toàn bộ công trình, gồm bản vẽ chi tiết móng (phù hợp với báo cáo khảo sát địa chất), cột, dầm, sàn và kết cấu khung thép mái theo đúng cấu tạo nhà thép tiền chế tiêu chuẩn, tính toán theo tải trọng thực tế và tải trọng gió bão tại khu vực xây dựng.
• Hồ sơ điện: Sơ đồ nguyên lý cấp điện tổng thể, vị trí trạm biến áp, tổng công suất tiêu thụ dự kiến và các thiết bị điện phục vụ sản xuất.
• Hồ sơ phòng cháy chữa cháy: Bản vẽ hệ thống báo cháy tự động, hệ thống chữa cháy, đèn chiếu sáng sự cố và chỉ dẫn thoát nạn. Đây là hạng mục cần lưu ý riêng: hồ sơ PCCC phải được cơ quan Công an PCCC thẩm duyệt trước, sau đó giấy chứng nhận thẩm duyệt và bản vẽ đã đóng dấu mới được đưa vào bộ hồ sơ nộp Sở Xây dựng.
• Hồ sơ cấp thoát nước và xử lý nước thải: Sơ đồ cấp nước sinh hoạt, sản xuất, hệ thống thoát nước mưa và nước thải tách biệt, cùng phương án xử lý nếu nhà xưởng phát sinh nước thải công nghiệp.
• Dự toán: Bảng dự toán chi phí xây dựng theo từng hạng mục, đi kèm thuyết minh.

Với nhà xưởng sản xuất có dây chuyền công nghệ đặc thù, hồ sơ còn cần thêm phương án bố trí thiết bị, đường di chuyển nguyên vật liệu và bán thành phẩm, để đảm bảo công năng vận hành ngay từ bản vẽ thay vì phải điều chỉnh sau khi đưa vào sử dụng.

Một điểm chủ đầu tư nên kiểm tra kỹ: số liệu trong thuyết minh phải khớp tuyệt đối với số liệu thể hiện trên bản vẽ. Ví dụ, nếu thuyết minh ghi mật độ xây dựng 60% nhưng bản vẽ tính ra 62%, hoặc thuyết minh nói dùng móng cọc nhưng bản vẽ kết cấu lại thể hiện móng đơn, hồ sơ sẽ bị trả về để chỉnh sửa.

Quy trình thiết kế nhà xưởng theo quy định pháp luật

Việc thiết kế xây dựng nhà xưởng được thực hiện dựa trên khung pháp lý gồm Luật Xây dựng 2014 (sửa đổi, bổ sung 2020) và Nghị định 15/2021/NĐ-CP về quản lý dự án đầu tư xây dựng, trong đó quy định chi tiết về thiết kế cơ sở và thiết kế bản vẽ thi công. Theo đó, chủ đầu tư có thể lựa chọn quy trình thiết kế 2 bước hoặc 3 bước tùy quy mô và yêu cầu của dự án.

Với nhà xưởng quy mô vừa và nhỏ, kết cấu không quá phức tạp, chủ đầu tư thường chọn quy trình 2 bước, gồm thiết kế cơ sở và bản vẽ thi công, để rút ngắn thời gian chuẩn bị hồ sơ. Nhà xưởng có dây chuyền công nghệ phức tạp hoặc quy mô lớn thường cần thêm bước thiết kế kỹ thuật để kiểm soát chi tiết trước khi ra bản vẽ thi công cuối cùng.

Tiêu chuẩn, quy chuẩn áp dụng khi lập hồ sơ thiết kế nhà xưởng

Hồ sơ thiết kế nhà xưởng cần tuân thủ hai nhóm văn bản kỹ thuật: quy chuẩn kỹ thuật quốc gia (QCVN), mang tính bắt buộc áp dụng, và tiêu chuẩn Việt Nam (TCVN), cung cấp cơ sở và phương pháp tính toán cho từng hạng mục, trong đó có tiêu chuẩn thi công nhà thép tiền chế áp dụng riêng cho hồ sơ kết cấu. Dưới đây là các quy chuẩn, tiêu chuẩn phổ biến nhất áp dụng cho nhà xưởng công nghiệp.

Trong đó, TCVN 4604:2012 cũng là căn cứ áp dụng cho tiêu chuẩn độ dốc mái tôn nhà xưởng khi lập hồ sơ kiến trúc.

Một lưu ý quan trọng: quy chuẩn và tiêu chuẩn xây dựng được cập nhật theo thời gian, ví dụ QCVN 06 về PCCC từng có phiên bản 2010 trước khi thay bằng bản 2022. Áp dụng bản cũ đã hết hiệu lực là lỗi kỹ thuật khiến hồ sơ bị đánh giá sai ngay từ cách tính toán, nên khi nhận hồ sơ từ đơn vị thiết kế, chủ đầu tư nên yêu cầu thuyết minh nêu rõ đang áp dụng phiên bản tiêu chuẩn nào cho từng hạng mục.

Quy trình lập hồ sơ thiết kế thực tế tại đơn vị tư vấn

Ngoài quy trình theo quy định pháp luật ở trên, quá trình làm việc thực tế giữa chủ đầu tư và đơn vị tư vấn thiết kế thường trải qua các bước sau.

Bước 1. Khảo sát mặt bằng và tìm hiểu nhu cầu: Kỹ sư gặp trực tiếp chủ đầu tư để nắm bắt đặc thù sản xuất, dây chuyền máy móc và mong muốn về công năng, đồng thời khảo sát hiện trạng khu đất.

Bước 2. Đề xuất phương án thiết kế: Đơn vị tư vấn đưa ra bản vẽ phối cảnh sơ bộ và có thể đề xuất vài phương án khác nhau để chủ đầu tư so sánh về công năng, thẩm mỹ và chi phí đầu tư.

Bước 3. Lập dự toán cơ bản: Dựa trên phương án đã chọn, đơn vị tư vấn lập dự toán sơ bộ theo hợp đồng thiết kế, làm cơ sở để chủ đầu tư quyết định có triển khai tiếp hay không.

Bước 4. Triển khai hồ sơ thiết kế kỹ thuật: Khi hai bên thống nhất phương án và dự toán, đơn vị tư vấn triển khai chi tiết từng hạng mục: kiến trúc, kết cấu, điện, PCCC, cấp thoát nước, theo đúng tiêu chuẩn đã nêu ở phần trên, đảm bảo số liệu giữa thuyết minh và bản vẽ khớp tuyệt đối với nhau.

Bước 5. Bàn giao hồ sơ hoàn thiện: Hồ sơ được bàn giao cho chủ đầu tư, làm căn cứ xin phép xây dựng và triển khai thi công.

Sai lầm phổ biến ở giai đoạn này là chốt phương án quá nhanh khi chưa làm rõ dây chuyền sản xuất hoặc kế hoạch mở rộng trong tương lai, dẫn đến phải sửa đổi bản vẽ giữa lúc thi công, vừa mất thời gian vừa phát sinh chi phí không cần thiết.

Yêu cầu năng lực của đơn vị thiết kế nhà xưởng

Bản vẽ xin phép xây dựng là một văn bản pháp lý, không đơn thuần là bản vẽ kỹ thuật. Người vẽ và đơn vị phát hành bản vẽ phải chịu trách nhiệm trước pháp luật về tính an toàn của công trình, nên không phải cá nhân hay đơn vị nào cũng đủ điều kiện thiết kế nhà xưởng. Một đơn vị tư vấn hợp lệ cần có đủ ba yếu tố sau.

• Tư cách pháp nhân: Đơn vị thiết kế phải là doanh nghiệp được thành lập hợp pháp, có ngành nghề đăng ký kinh doanh liên quan đến thiết kế xây dựng công trình công nghiệp, không phải cá nhân hay nhóm làm việc tự do.
• Chứng chỉ năng lực hoạt động xây dựng của tổ chức: Đây là chứng chỉ do Sở Xây dựng hoặc Bộ Xây dựng cấp, phân hạng năng lực công ty và quyết định quy mô công trình được phép thiết kế: Hạng I được thiết kế mọi cấp công trình, Hạng II thiết kế công trình từ cấp II trở xuống, Hạng III chỉ được thiết kế công trình cấp III và cấp IV, tức quy mô nhỏ. Thuê một đơn vị Hạng III để thiết kế nhà máy quy mô lớn thuộc cấp II sẽ khiến hồ sơ bị trả về ngay vì vượt cấp cho phép.
• Chứng chỉ hành nghề của cá nhân chủ trì: Trong khung tên bản vẽ, các vị trí chủ trì thiết kế kiến trúc và chủ trì thiết kế kết cấu bắt buộc phải ký tên và ghi rõ số chứng chỉ hành nghề còn hạn sử dụng, phù hợp với cấp công trình.

Trước khi ký hợp đồng thiết kế, chủ đầu tư nên yêu cầu đơn vị tư vấn cung cấp bản sao chứng chỉ năng lực của công ty và chứng chỉ hành nghề của các kỹ sư chủ trì, để tránh trường hợp hồ sơ hoàn thiện nhưng không có giá trị pháp lý khi nộp cơ quan quản lý.

Chi phí lập hồ sơ thiết kế nhà xưởng tham khảo

Chi phí thiết kế thường được tính theo phần trăm giá trị xây dựng công trình hoặc theo đơn giá trên mỗi mét vuông, tùy quy mô và mức độ phức tạp của dự án. Ba yếu tố chính ảnh hưởng đến chi phí thiết kế:

• Quy mô công trình: diện tích càng lớn, khối lượng bản vẽ và tính toán kết cấu càng nhiều
• Mức độ phức tạp của dây chuyền công nghệ: nhà xưởng có yêu cầu công nghệ đặc thù cần thêm thời gian và chuyên môn để thiết kế bố trí thiết bị phù hợp
• Số bước thiết kế: quy trình 3 bước (có thêm thiết kế kỹ thuật) thường tốn thời gian và chi phí hơn quy trình 2 bước

Để biết chi phí thiết kế chính xác cho dự án của bạn, gọi 0911894123 hoặc gửi thông tin mặt bằng và nhu cầu sử dụng cho Apex để nhận tư vấn cụ thể.

Những lỗi phổ biến khiến hồ sơ bị trả về hoặc chậm duyệt

Ngoài việc chuẩn bị đủ thành phần hồ sơ, phần lớn các trường hợp bị Sở Xây dựng trả hồ sơ đến từ một số lỗi lặp lại nhiều lần. Nắm được các lỗi này giúp chủ đầu tư kiểm tra hồ sơ trước khi nộp, thay vì chờ bị trả về mới sửa.

• Lệch chỉ tiêu quy hoạch: Các thông số trên bản vẽ không khớp với giới hạn đã ấn định trong quy hoạch chi tiết hoặc giấy phép quy hoạch, ví dụ quy hoạch cho phép mật độ xây dựng tối đa 60% nhưng bản vẽ thể hiện 62% để tận dụng thêm diện tích. Lỗi này khiến hồ sơ bị từ chối ngay, chủ đầu tư phải điều chỉnh và vẽ lại toàn bộ kết cấu móng nhà xưởng liên quan.
• Xung đột giữa các bộ môn: Bản vẽ kiến trúc, kết cấu và PCCC do các bộ phận khác nhau thực hiện, nếu thiếu phối hợp sẽ mâu thuẫn nhau. Trường hợp thường gặp là bản vẽ PCCC đã thẩm duyệt quy định cửa thoát hiểm rộng 2 mét, nhưng bản vẽ kiến trúc lại thể hiện cửa rộng 1,2 mét. Sửa lỗi này mất nhiều thời gian vì phải in ấn và đóng dấu lại toàn bộ.
• Thiếu dấu pháp nhân và chữ ký chủ trì: Bản vẽ thiếu chữ ký, họ tên của chủ trì thiết kế kiến trúc và kết cấu trong khung tên, hoặc thiếu dấu đỏ của công ty thiết kế, đặc biệt là thiếu dấu thẩm duyệt PCCC của cơ quan Công an, khiến hồ sơ không có giá trị pháp lý dù bản vẽ có đầy đủ nội dung kỹ thuật.
• Áp dụng tiêu chuẩn đã lỗi thời: Dùng số liệu tải trọng gió cũ hoặc quy chuẩn PCCC phiên bản cũ thay vì bản mới nhất hiện hành dẫn đến sai lệch trong tính toán an toàn, khiến hồ sơ không đạt yêu cầu thẩm định.

Câu hỏi thường gặp

Lập hồ sơ thiết kế nhà xưởng mất bao lâu?

Thời gian phụ thuộc vào quy mô công trình và số bước thiết kế được chọn. Nhà xưởng quy mô nhỏ, kết cấu đơn giản với quy trình 2 bước thường hoàn thành nhanh hơn so với công trình lớn cần thêm bước thiết kế kỹ thuật.

Ai chịu trách nhiệm pháp lý nếu hồ sơ thiết kế sai sót?

Đơn vị tư vấn thiết kế chịu trách nhiệm về chất lượng hồ sơ theo hợp đồng đã ký và theo quy định pháp luật về xây dựng, cụ thể là cá nhân chủ trì đã ký tên trong khung tên bản vẽ. Đây là lý do chủ đầu tư nên kiểm tra chứng chỉ năng lực của đơn vị và chứng chỉ hành nghề của kỹ sư chủ trì trước khi ký hợp đồng, như đã nêu ở phần yêu cầu năng lực đơn vị thiết kế phía trên.

Có thể tự thiết kế nhà xưởng mà không cần đơn vị chuyên nghiệp không?

Với công trình quy mô nhỏ, đơn giản, chủ đầu tư có kiến thức kỹ thuật có thể tự phác thảo phương án ban đầu, nhưng hồ sơ chính thức để xin phép xây dựng và thi công vẫn cần cá nhân hoặc đơn vị có chứng chỉ hành nghề thiết kế xây dựng thực hiện, theo đúng quy định pháp luật hiện hành.

Hồ sơ thiết kế đúng chuẩn là nền tảng của một công trình bền vững

Một bộ hồ sơ thiết kế đầy đủ thành phần, đúng tiêu chuẩn kỹ thuật và đúng năng lực pháp lý của đơn vị thực hiện không chỉ giúp rút ngắn thời gian xin phép xây dựng, mà còn là nền tảng quyết định chất lượng thi công và chi phí vận hành nhà xưởng về lâu dài. Kiểm tra kỹ hồ sơ trước khi ký duyệt, dù làm việc với bất kỳ đơn vị thiết kế nào, sẽ giúp bạn tránh được các khoản phát sinh không đáng có sau này.
