Nhiều chủ doanh nghiệp cơ khí xây xưởng theo bản vẽ nhà xưởng thông thường đến khi đưa máy móc vào vận hành mới phát hiện nền sàn không chịu được tải trọng máy dập, không có đường thoát dầu cắt gọt, hoặc chiều cao thông thủy không đủ cho cầu trục di chuyển. Sửa chữa sau khi thi công xong tốn kém gấp 3 đến 5 lần so với thiết kế đúng ngay từ đầu. Bài viết này Apex sẽ trình bày các yêu cầu kỹ thuật đặc thù của nhà xưởng cơ khí mà một đơn vị thiết kế có kinh nghiệm phải nắm được, chi phí thi công thực tế và những câu hỏi cần đặt ra với nhà thầu trước khi ký hợp đồng.

Nhà xưởng cơ khí khác xưởng thông thường ở điểm nào?

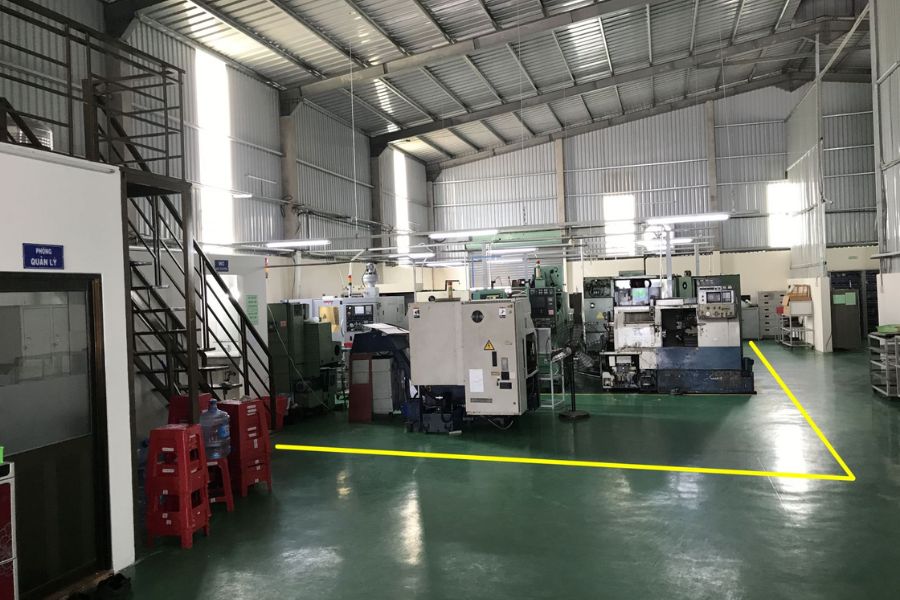

Nhà xưởng cơ khí chứa máy móc có tải trọng tĩnh lớn và tạo rung động liên tục trong quá trình vận hành. Đây là hai đặc điểm mà hầu hết các loại xưởng khác không có cùng lúc, và là lý do không thể áp tiêu chuẩn thiết kế xưởng thông thường vào xưởng cơ khí mà không chấp nhận rủi ro kết cấu về sau. Ba điểm khác biệt cốt lõi cần nắm:

• Tải trọng sàn cao hơn nhiều lần: Máy tiện CNC, máy phay, máy dập, máy cắt laser có thể nặng từ 5 đến 20 tấn mỗi máy. Trọng lượng này không phân bổ đều trên sàn mà tập trung vào diện tích chân đế nhỏ, tạo áp lực cục bộ rất lớn. Vì vậy nền sàn xưởng cơ khí cần thiết kế tải trọng tối thiểu từ 1.000 đến 2.000 kg/m2, gấp đôi đến gấp bốn lần xưởng thông thường, và một số vị trí máy nặng cần móng riêng biệt tách khỏi sàn chính.
• Yêu cầu không gian di chuyển khác hoàn toàn: Máy móc cơ khí cần được đưa vào, di dời và bảo trì định kỳ. Nhịp thông thủy rộng không có cột giữa cản trở là yêu cầu bắt buộc để thiết bị lớn và xe nâng có thể vận hành tự do. Với xưởng có cầu trục, chiều cao từ sàn đến đáy dầm cầu trục phải được tính toán riêng theo tải trọng nâng và chiều cao móc cẩu tối đa của thiết bị.
• Hạ tầng kỹ thuật hoàn toàn khác biệt: Xưởng cơ khí cần đồng thời bốn hệ thống mà xưởng thông thường không có: điện động lực 3 pha 380V, đường ống khí nén áp suất cao, rãnh thoát dầu cắt gọt ngầm dưới sàn và hệ thống thông gió xử lý khói hàn cùng bụi kim loại. Nhà thầu thiếu kinh nghiệm với cơ khí thường bỏ sót một hoặc nhiều hạng mục này trong báo giá ban đầu.

Các yêu cầu kỹ thuật cần có trong thiết kế nhà xưởng cơ khí

Phần này đi sâu vào từng hạng mục kỹ thuật mà một bản thiết kế nhà xưởng cơ khí đầy đủ phải thể hiện. Mỗi hạng mục đều có thông số tối thiểu và lý do kỹ thuật đằng sau. Hiểu được những thông số này giúp chủ đầu tư đặt đúng câu hỏi khi xem xét bản vẽ và báo giá từ nhà thầu, thay vì chỉ nhìn vào con số tổng.

Kết cấu và nhịp khung

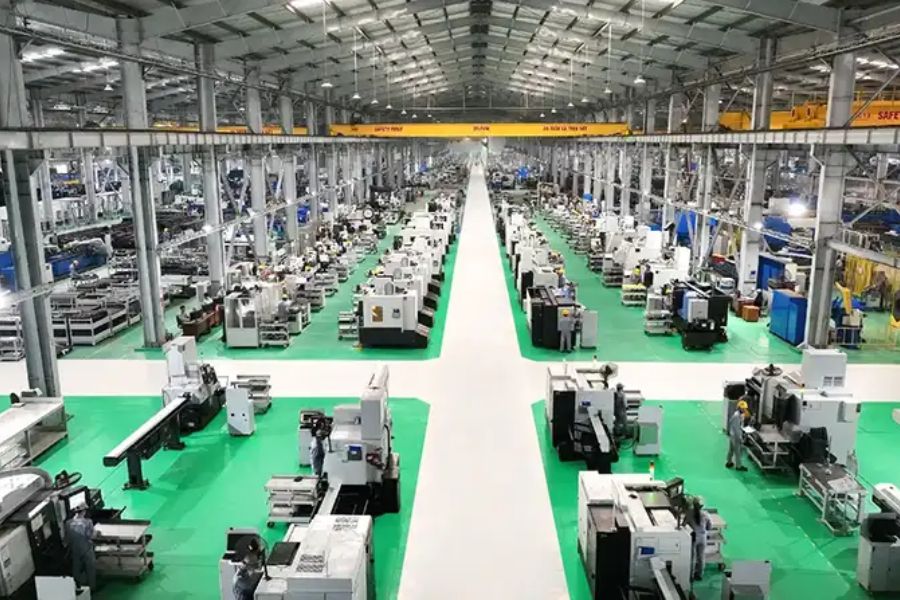

Nhà xưởng cơ khí thường sử dụng kết cấu khung thép tiền chế nhịp rộng từ 18m đến 30m. Lý do nhịp phải rộng đến vậy là để đảm bảo không có cột nào ở giữa sàn cản trở việc di chuyển máy móc lớn và xe nâng vận hành theo nhiều hướng. Bước cột tiêu chuẩn từ 6m đến 9m theo chiều dài xưởng giúp tạo các vịnh làm việc rộng rãi, mỗi vịnh có thể bố trí một đến hai máy lớn cùng khu vực thao tác xung quanh.

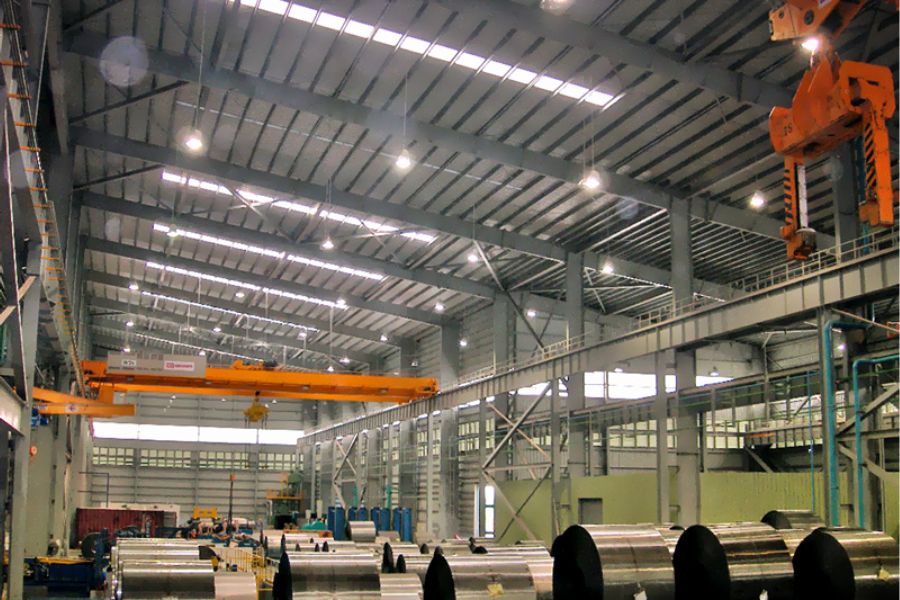

Chiều cao cột từ sàn đến đáy xà ngang thường từ 6m đến 9m, tùy theo hai yếu tố: chiều cao của máy móc lớn nhất trong xưởng và có sử dụng cầu trục hay không. Khi xưởng cần lắp cầu trục dầm đơn tải 3 đến 5 tấn, chiều cao thông thủy tối thiểu phải đạt 7m để cầu trục có thể nâng tải lên đến chiều cao tối đa an toàn mà không vướng xà gồ hay kết cấu mái. Thiếu 0,5m chiều cao ở giai đoạn thiết kế nghĩa là cầu trục không thể vận hành đúng công suất thiết kế sau khi lắp xong.

Nền sàn và móng máy

Nền sàn là hạng mục quan trọng nhất trong xưởng cơ khí và cũng là hạng mục dễ bị nhà thầu cắt giảm tiêu chuẩn nhất khi muốn hạ giá. Lý do đơn giản: chủ đầu tư khó nhận ra sự khác biệt giữa bê tông M250 và M300 hay giữa sàn dày 150mm và 200mm bằng mắt thường, trong khi sự khác biệt này ảnh hưởng rất lớn đến khả năng chịu tải lâu dài.

Xưởng cơ khí cần bê tông sàn dày tối thiểu từ 200mm đến 250mm, mác bê tông M300, có lưới thép chịu lực đặt đúng vị trí theo tính toán. Những vị trí đặt máy nặng trên 5 tấn cần có móng máy riêng biệt được tính toán theo tải trọng và đặc tính rung động của từng máy cụ thể. Móng máy được tách hoàn toàn khỏi sàn chính bằng khe co giãn để rung động từ máy không truyền vào kết cấu nền xưởng, tránh gây mỏi và nứt sàn theo thời gian.

Rãnh thoát dầu cắt gọt là hạng mục bắt buộc phải được thiết kế và thi công đồng thời với nền sàn, không thể bổ sung sau. Lý do là rãnh thoát dầu cần được đặt ngầm dưới sàn và kết nối với hố tách dầu bên ngoài trước khi sàn được đổ bê tông phủ lên. Nếu muốn làm sau khi sàn đã hoàn thiện, cách duy nhất là cắt phá toàn bộ sàn tại các vị trí cần làm rãnh, tốn kém gấp nhiều lần và chất lượng liên kết giữa sàn mới và sàn cũ rất khó đảm bảo.

Hệ thống điện động lực

Máy móc cơ khí hầu hết vận hành bằng điện 3 pha 380V, khác với điện sinh hoạt dân dụng 1 pha 220V thông thường. Thiết kế điện cho xưởng cơ khí bắt buộc phải bắt đầu từ việc liệt kê toàn bộ máy móc với công suất điện từng máy, từ đó tính tổng công suất đặt, xác định hệ số đồng thời vận hành và chọn dung lượng máy biến áp phù hợp. Nếu bỏ qua bước này và chọn máy biến áp theo kinh nghiệm hoặc theo diện tích xưởng, rủi ro là hệ thống điện bị quá tải khi nhiều máy chạy cùng lúc, dẫn đến cúp điện bảo vệ liên tục ảnh hưởng đến năng suất.

Mỗi máy CNC, máy hàn công nghiệp hay máy dập cần một mạch điện động lực riêng biệt với aptomat bảo vệ tương ứng, không đi chung trên một mạch với máy khác. Nguyên tắc này đảm bảo khi một máy sự cố hoặc cần tắt để bảo trì, các máy còn lại vẫn hoạt động bình thường mà không bị ngắt theo. Tủ điện tổng và các tủ điện phân nhánh cần được đặt ở vị trí dễ tiếp cận cho kỹ thuật điện nhưng tránh xa khu vực có dầu nhớt bắn hoặc phoi kim loại rơi, vì cả hai đều gây nguy hiểm cho thiết bị điện.

Hệ thống khí nén

Trong xưởng cơ khí, khí nén được dùng cho nhiều mục đích khác nhau: vận hành kẹp khí trên máy CNC, thổi phoi kim loại sau gia công, chạy dụng cụ khí nén cầm tay và cấp khí cho một số công đoạn làm sạch bề mặt. Đường ống khí nén vì vậy cần được đi theo trục chính của xưởng trên cao, có điểm lấy khí xuống thẳng đứng tại từng vị trí máy theo bố trí dây chuyền đã được xác định từ bước thiết kế.

Áp suất làm việc tiêu chuẩn cho xưởng cơ khí thường từ 6 đến 8 bar. Trước khi phân phối khí đến từng máy, hệ thống bắt buộc phải có bộ lọc tách dầu và tách ẩm. Khí nén từ máy nén thường chứa hơi nước và dầu bôi trơn từ piston máy nén, nếu không lọc trước khi dẫn vào máy CNC hay thiết bị khí nén chính xác thì sẽ làm hỏng van khí, gây kẹt kẹp và ảnh hưởng đến độ chính xác gia công.

Thông gió và chiếu sáng

Xưởng cơ khí có khu vực hàn cần hai tầng thông gió: hút khói hàn cục bộ ngay tại vị trí hàn bằng họng hút di động hoặc cố định, và thông gió tổng thể bằng quạt hút gắn trên mái hoặc tường để đảm bảo không khí trong toàn xưởng được thay mới liên tục. Chỉ có thông gió tổng mà không có hút khói cục bộ thì nồng độ khói hàn tại vị trí thợ làm vẫn vượt ngưỡng an toàn, vì khói hàn nặng hơn không khí và tản ra chậm hơn so với tốc độ sinh ra.

Độ rọi ánh sáng tối thiểu tại mặt làm việc cho khu vực gia công chính xác cần đạt từ 300 đến 500 lux, cao hơn đáng kể so với mức 100 đến 150 lux đủ dùng cho kho hàng hay xưởng đóng gói. Gia công cơ khí đòi hỏi thợ nhìn thấy rõ vạch dấu trên chi tiết, đọc số trên thước cặp và kiểm tra bề mặt gia công, tất cả đều cần ánh sáng đủ mạnh và phân bổ đều để không tạo bóng tối tại khu vực làm việc.

>>> Xem thêm: Tiêu Chuẩn Thông Gió Nhà Xưởng Theo TCVN Mới

Chi phí xây nhà xưởng cơ khí năm 2026

Chi phí xây nhà xưởng cơ khí cao hơn xưởng thông thường cùng diện tích, và mức chênh lệch này hoàn toàn có cơ sở kỹ thuật. Nền sàn dày hơn với mác bê tông cao hơn tốn thêm vật liệu. Hệ thống điện động lực 3 pha phức tạp hơn điện chiếu sáng thông thường về cả vật tư lẫn nhân công lắp đặt. Hệ thống khí nén và rãnh thoát dầu là hai hạng mục hoàn toàn không có trong xưởng thông thường. Tổng cộng, những hạng mục đặc thù này đẩy chi phí lên 30% đến 60% so với xưởng kho cùng diện tích.

Lưu ý: Giá trên chưa bao gồm thiết bị cầu trục, máy nén khí và chi phí xin phép xây dựng. Móng máy riêng cho thiết bị nặng được tính theo tải trọng và đặc tính từng máy cụ thể.

4 Sai lầm phổ biến khi thiết kế nhà xưởng cơ khí

Đây là 4 lỗi xuất hiện thường xuyên nhất trong các dự án xưởng cơ khí được thiết kế bởi đơn vị thiếu kinh nghiệm với ngành. Mỗi lỗi đều có thể phòng tránh được nếu phát hiện trước khi thi công.

• Tính tải trọng sàn theo tiêu chuẩn xưởng thông thường: Con số 500 kg/m2 là tải trọng mặc định dùng cho kho hàng và xưởng sản xuất nhẹ không phải cho cơ khí. Máy dập 10 tấn của nhà xưởng cơ khí không phân bổ đều 10 tấn lên toàn bộ sàn mà tập trung vào diện tích chân đế nhỏ, tạo áp lực cục bộ vượt xa thiết kế. Kết quả là sàn lún hoặc nứt ngay tại vị trí đặt máy khiến máy bị nghiêng, mất độ chính xác gia công và có thể hư hại cả máy lẫn sàn cùng lúc.
• Không thiết kế rãnh thoát dầu từ bước đầu: Đây là hạng mục bắt buộc phải làm trước khi đổ sàn, không thể bổ sung sau khi sàn đã hoàn thiện mà không phá dỡ. Nhà thầu có kinh nghiệm với xưởng cơ khí sẽ hỏi về dầu cắt gọt và nước thải gia công ngay trong buổi tư vấn đầu tiên. Nếu không hỏi điều này, đó là dấu hiệu rõ ràng của sự thiếu kinh nghiệm với loại hình xưởng này.
• Thiết kế chiều cao thông thủy theo máy móc hiện tại, không tính đến mở rộng sau này: Xưởng cơ khí thường bổ sung thiết bị lớn hơn hoặc lắp cầu trục trong 3 đến 5 năm đầu vận hành nên trong quá trình thiết kế các kỹ nên có chiều cao dự trù cho các hạng mục mở rộng sau này. Vì nâng chiều cao cột thêm 1m ở giai đoạn thiết kế chỉ tốn thêm 5% đến 8% chi phí kết cấu, nhưng nâng mái sau khi xưởng đã xây xong gần như không khả thi về kỹ thuật lẫn chi phí.
• Hệ thống điện thiết kế gộp, không phân nhánh đến từng máy: Khi nhiều máy dùng chung một mạch, một máy sự cố kéo theo toàn bộ khu vực phải ngừng vì không ngắt được điện riêng lẻ. Mỗi loại máy cũng có đặc tính tiêu thụ điện và yêu cầu bảo vệ quá dòng khác nhau, không thể dùng chung một aptomat cho nhiều máy mà vẫn bảo vệ đúng.

Apex: Đơn vị thiết kế và thi công nhà xưởng cơ khí tại miền nam

Apex thi công nhà xưởng cơ khí trọn gói tại TP.HCM, Bình Dương, Đồng Nai, Long An và Bà Rịa Vũng Tàu, từ thiết kế kỹ thuật đến lắp đặt hệ thống cơ điện và bàn giao hoàn công, chỉ qua một đầu mối duy nhất trong suốt dự án.

Điểm khác biệt cốt lõi trong cách Apex tiếp cận xưởng cơ khí là quy trình thiết kế bắt đầu từ máy móc, không phải từ diện tích đất. Trước khi vẽ bất kỳ bản vẽ nào, kỹ sư Apex thu thập danh sách toàn bộ máy móc dự kiến đặt trong xưởng, bao gồm trọng lượng từng máy, kích thước bao, công suất điện, có dùng khí nén không và dự kiến bổ sung thêm thiết bị gì trong 3 đến 5 năm tới. Từ danh sách này mới xác định nhịp khung cần bao nhiêu, sàn cần chịu tải bao nhiêu, điện cần công suất bao nhiêu và chiều cao cột tối thiểu là bao nhiêu.

Cách làm này khác với nhà thầu thông thường theo hướng chọn một mẫu xưởng phổ biến rồi điều chỉnh nhỏ theo yêu cầu. Với xưởng cơ khí, điều chỉnh nhỏ sau khi đã chốt thiết kế mẫu thường không đủ để đáp ứng yêu cầu đặc thù, dẫn đến những thiếu sót như đã trình bày trong phần sai lầm phổ biến ở trên.
